Kia Optima Hybrid: удерживающая система / Компоненты и расположение компонентов

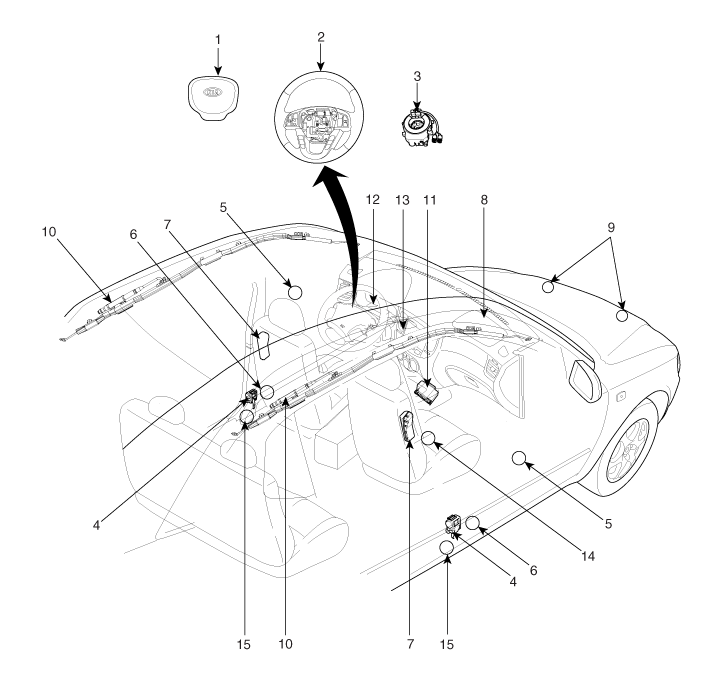

Компоненты

1. Подушка безопасности водителя (DAB)
2. Рулевое колесо
3. Часовая пружина
4. Преднатяжитель ремня безопасности (BPT)
5. Датчик бокового удара давления (P-SIS)
6. Датчик бокового удара (SIS)
7. Боковая подушка безопасности (SAB)
8. Подушка безопасности пассажира (PAB)
9. Датчик лобового столкновения (FIS)
10. Шторка безопасности (CAB)
11. Модуль управления дополнительной удерживающей системой (SRSCM)
12. Сигнальная лампа подушки безопасности
13. Контрольная лампа
14. Модуль системы весовой классификации (WCS)
15. Преднатяжитель анкера (APT)

Расположение компонентов

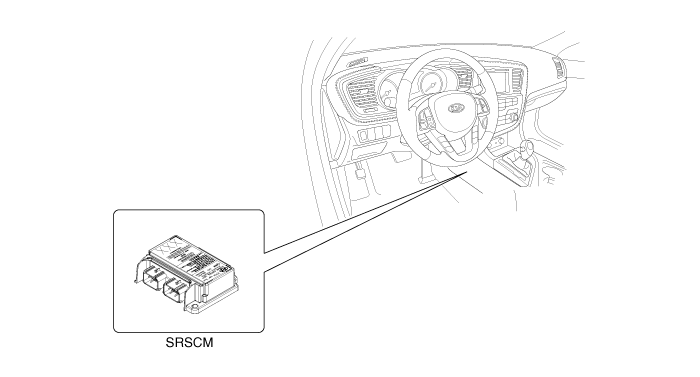

Модуль управления дополнительной системой пассивной безопасности (SRSCM)

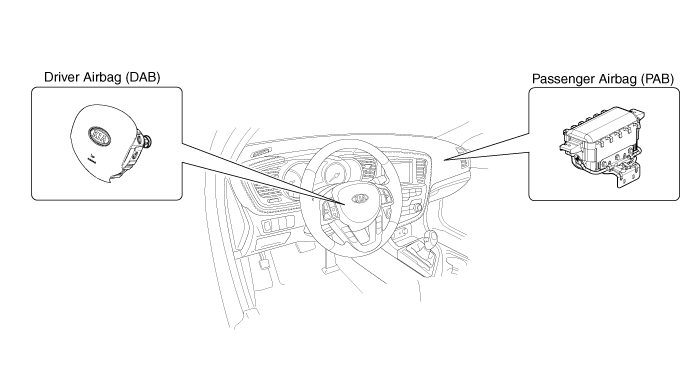

Подушка безопасности водителя (DAB) / подушка безопасности пассажира (PAB)

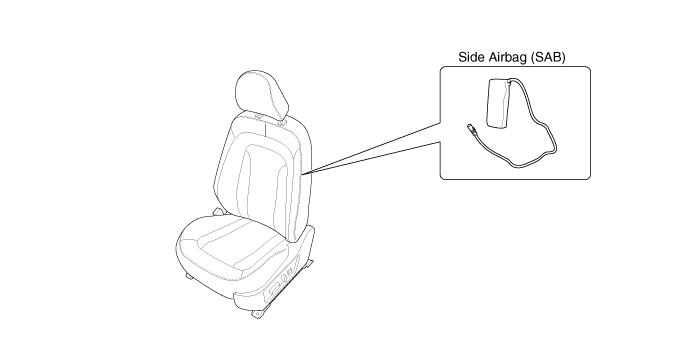

Боковая подушка безопасности (SAB)

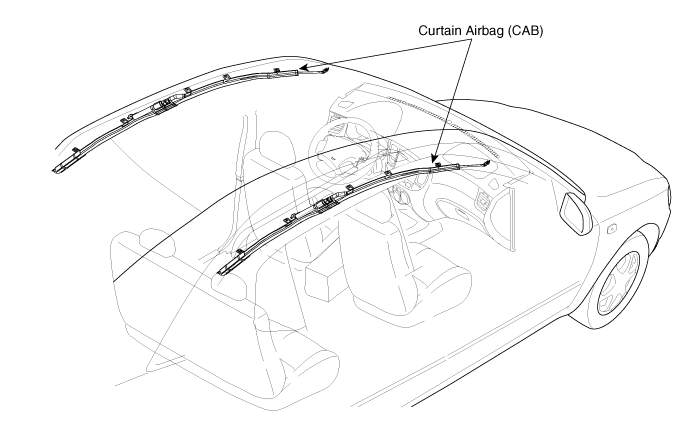

Шторка безопасности (CAB)

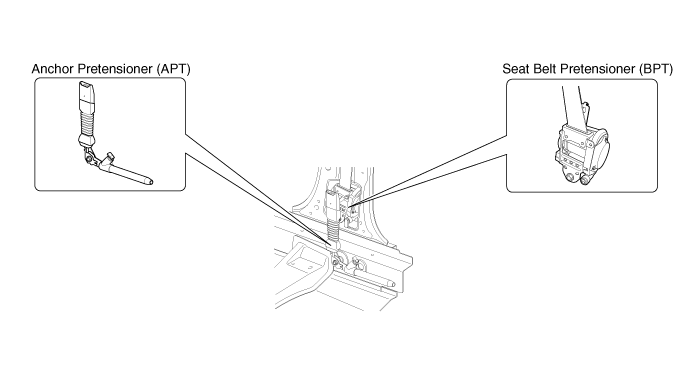

Преднатяжитель ремня безопасности (BPT) / преднатяжитель анкера (APT)

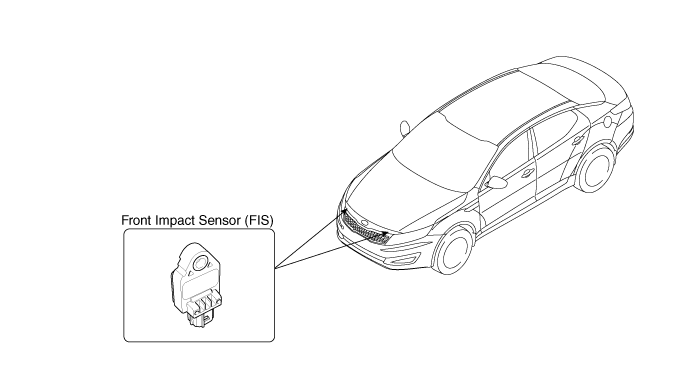

Датчик фронтального удара (FIS)

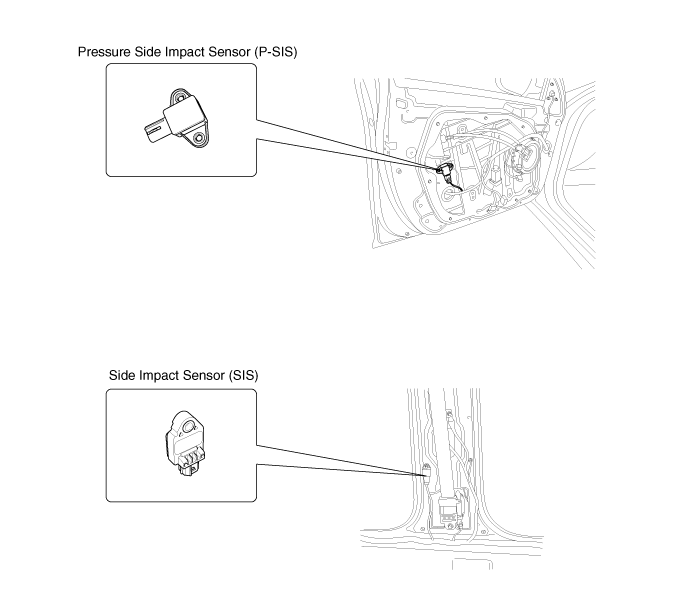

Датчик бокового удара (SIS)

Поиск неисправностей

Активация контрольной лампы Поведение контрольной лампы после включения зажигания Как только рабочее напряжение подается на вход зажигания SRSCM, SRSCM активирует контрольную лампу для проверки светодиодной лампы. Лампа ...

SRSCM

...
