Kia Optima Hybrid: Многофункциональный переключатель / Компоненты и расположение компонентов

Kia Optima Hybrid (TF HEV) 2016-2020 Руководство по техническому обслуживанию / Электрическая система кузова / Многофункциональный переключатель / Компоненты и расположение компонентов

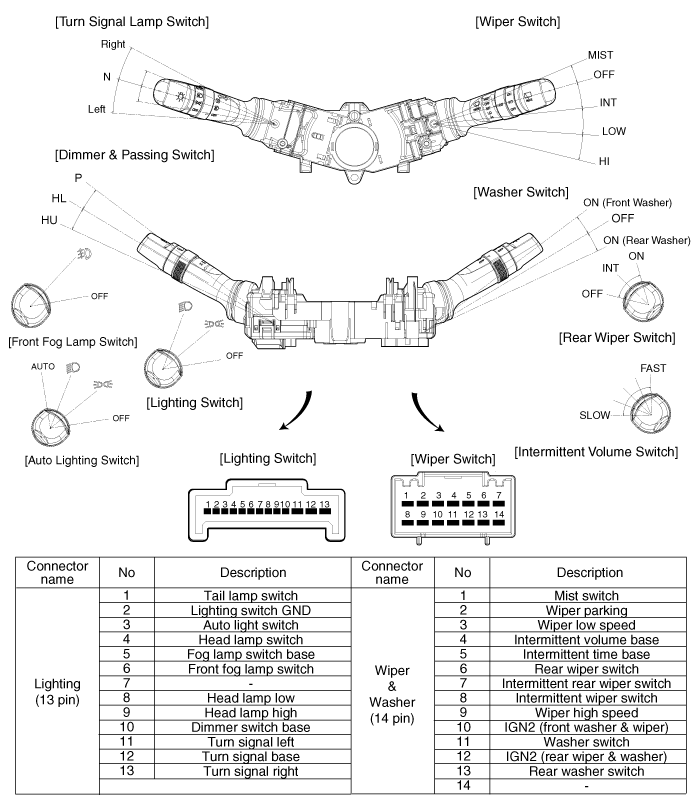

Компонент(1)

Компонент(2)

1. Вал рулевой колонки
2. Выключатель освещения
3. Переключатель стеклоочистителя и омывателя
4. Винт
5. Часовая пружина
6. Датчик угла поворота рулевого колеса

Технические характеристики

...

Процедуры ремонта

Осмотр Переключатель освещения Осмотр Когда многофункциональный переключатель находится в каждом положении, убедитесь в наличии непрерывности между клеммами, расположенными ниже. Если непрерывность не соответствует указанной, замените многофункциональную...
