Kia Optima Hybrid: Многофункциональный переключатель / Процедуры ремонта

Kia Optima Hybrid (TF HEV) 2016-2020 Руководство по техническому обслуживанию / Электрическая система кузова / Многофункциональный переключатель / Процедуры ремонта

осмотр
Проверка выключателя освещения
Когда многофункциональный переключатель находится в каждом положении, убедитесь, что что непрерывность существует между терминалами ниже. Если преемственность не как указано, замените многофункциональный переключатель.

Переключатель освещения (автоматическое освещение)

Выключатель освещения

Диммер и проходной переключатель

HU : Фары дальнего света
HL : Фара ближнего света
P : Переключатель ближнего света фар
Переключатель сигнала поворота

Выключатель передних противотуманных фар

Осмотр переключателя стеклоочистителя и омывателя
Когда многофункциональный переключатель находится в каждом положении, убедитесь, что что непрерывность существует между терминалами ниже. Если преемственность не как указано, замените многофункциональный переключатель.

Переключатель стеклоочистителя

Переключатель омывателя

Осмотр (с GDS)
1.
Проверьте спецификацию входа/выхода BCM многофункционального переключателя. с помощью ГДС. Если технические характеристики не соответствуют норме, замените лампу или переключатель дворников.
2.
Если требуется диагностика многофункционального переключателя, выберите модель и "BCM".
3.

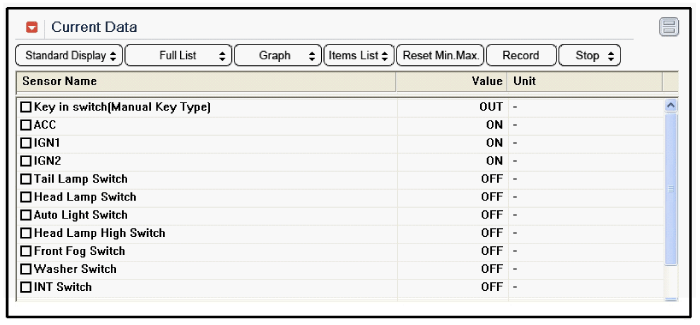

Чтобы просмотреть текущее значение ввода/вывода BCM, «Текущий ДАННЫЕ». Предоставляет информацию о входных/выходных состояниях питания BCM. питание, сигнал поворота/стоп-сигнал, фара, дверь, замки, наружное зеркало, стеклоочиститель, автосвет и передатчики и т. д.

4.

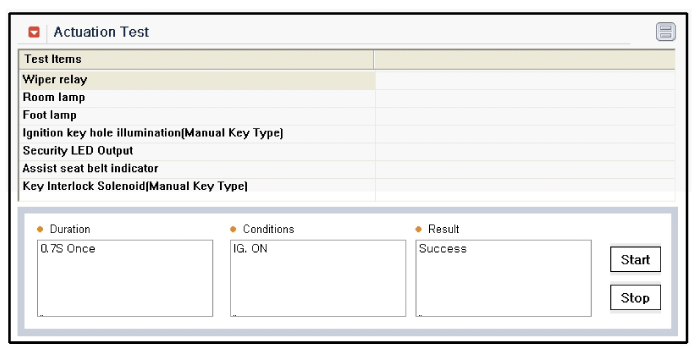

Чтобы выполнить принудительную операцию по входным факторам BCM, выберите "ACTUATION TEST".

Удаление
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Снимите рулевое колесо.
(См. группу ST - "Рулевая колонка и вал")
3.
Снимите верхний и нижний кожухи рулевой колонки, отвернув 3 винта.

4.
Если надо удалить. Переключатель стеклоочистителя и омывателя только (A), разблокируйте замок переключателя стеклоочистителей с помощью инструмента, не снимая рулевое колесо и часовая пружина.

5.
Отсоедините разъем переключателя освещения (А) и разъем переключателя стеклоочистителя и омывателя (В).

6.
Снимите рулевое колесо.
(См. группу ST - "Рулевая колонка и вал")
7.
Снимите часовую пружину.
(См. группу RT - "Модуль подушки безопасности")
8.
Снимите узел многофункционального переключателя (А), предварительно ослабив крепежные винты.

Монтаж
1.
Установите многофункциональный переключатель.
2.
Установите часовую пружину.
3.
Установите верхний и нижний кожухи рулевой колонки.
4.
Установите рулевое колесо.
Убедитесь, что разъемы многофункционального переключателя подключены правильно.
