Kia Optima Hybrid: Кнопочная система запуска двигателя / Расположение компонентов и компонентов

Kia Optima Hybrid (TF HEV) 2016-2020 Руководство по техническому обслуживанию / Электрическая система кузова / Кнопка запуска двигателя / Компоненты и расположение компонентов

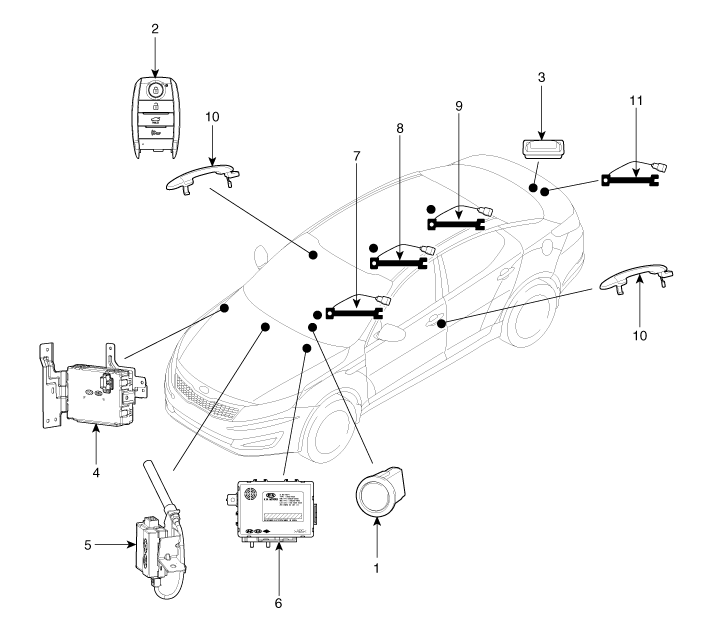

Расположение компонента

1. Кнопка пуска и остановки (SSB)
2. Брелок-ключ
3. Кнопка открытия крышки багажника
4. Умный ключ
5. РЧ-приемник
6. Модуль управления кузовом

7. Внутренняя антенна 1
8. Внутренняя антенна 2
9. Магистральная антенна
10. Дверная ручка и дверная антенна
11. Бамперная антенна

Схематические диаграммы

Принципиальная схема (1) Принципиальная схема (2) ...
