Киа Kia Optima Hybrid Гибрид: Кнопочная система запуска двигателя / Описание и работа

Описание
Системный Обзор
Система предлагает следующие возможности:
Человеко-машинный интерфейс с помощью одноступенчатой ​​кнопки для переключения терминала и запуска двигателя.
Управление внешними реле для переключения клемм ACC / IGN1 / IGN2 и STARTER без использования механического выключателя зажигания.
Индикация состояния автомобиля с помощью светодиодов или явных сообщений на дисплее.
Функция иммобилайзера за счет связи НЧ транспондера между брелоком и держателем брелока.
Избыточная архитектура для высокой надежности системы.
Интерфейс с коммуникационной сетью автомобиля Low Speed ​​CAN.
Интерфейс с автомобильной коммуникационной сетью LIN в зависимости от платформы.
Функции RKE и SMART KEY не считаются частью эта система запуска двигателя кнопки и указаны в отдельной системе.
Основная функция системы
Переключение клемм ACC/IGN1/IGN2.
Управление линией BAT реле STARTER (высокая сторона) на основе связи с ЭБУ EMS.
Управление функцией иммобилайзера.
Управление функцией предупреждения BES.
Кнопка запуска двигателя
Система запуска с помощью кнопки позволяет водителю управлять автомобиля, просто нажав кнопку (называемую SSB) вместо использования стандартный механический ключ.
Если водитель нажмет SSB во время предварительных условий на тормозах, проверка подлинности брелока и статус передачи выполнены, система BES продолжит блокировку/разблокировку рулевой колонки, управление терминалом и запуск двигателя.
Водитель может отключить SSB, как только эта последовательность инициировано. После положительного ответа на опрос иммобилайзера система активирует стартер и свяжется с EMS, чтобы проверьте состояние работы двигателя для запуска стартера.
Водитель сможет остановить двигатель коротким нажатием на SSB, если автомобиль уже стоит. Аварийная остановка двигателя будет возможно долгим нажатием SSB или 3-мя последовательными нажатиями в если автомобиль находится в РАБОТАЮЩЕМ ДВИГАТЕЛЕ.
Если условия запуска двигателя не выполняются во время Обнаружено нажатие на SSB и аутентифицирован действительный брелок, система разблокирует рулевую колонку и переключит клеммы на IGN. Для запуска двигателя потребуется еще одно нажатие на SSB.
В случае автомобиля, оснащенного системой SMART KEY, брелок аутентификация не потребует от водителя никаких действий. Для хромоты старт домой или в случае автомобиля без SMART KEY водитель будет иметь чтобы вставить брелок в держатель брелока.

Управление зажиганием и включением/выключением двигателя путем отправки сигнала на IPM.
Отображение состояния с помощью светодиодной лампы ВКЛ/ВЫКЛ. (янтарный или зеленый)
Состояние включения/выключения индикатора Состояние при выключенном ключе зажигания
Нет.
Характерная лампа
Условия
1
Индикаторная лампа горит
Дверь открыта, задний фонарь включен, ACC, IG включен
2
Индикаторная лампа 30 сек. ВКЛ. > Лампа ВЫКЛ.
Дверь закрыта, задний фонарь выключен, зажигание выключено
3
Индикаторная лампа ВЫКЛ.
Дистанционная БЛОКИРОВКА, пассивная БЛОКИРОВКА
4
Реостат включения заднего фонаря (лампа освещения)

Состояние индикатора ВКЛ/ВЫКЛ в соответствии с положением ключа зажигания
Нет.
Условия зажигания
Состояние индикатора кнопки «Пуск»
1
ИГ ВЫКЛ.
светодиод выключен
2
ИГ АСС
Светодиод горит желтым цветом
3
ЗАЖИГАНИЕ ВКЛЮЧЕНО (двигатель выключен)
Горит зеленый светодиод
4
проворачивание
Поддерживайте состояние светодиода перед запуском
5
Двигатель работает
светодиод выключен

Блок смарт-ключа

SMK управляет всеми функциями, связанными с:
«Мониторинг кнопки «Старт-стоп» (SSB)»,
«Связь с иммобилайзером» (с блоком системы управления двигателем для разблокировки иммобилайзера),
«Сервер аутентификации» (Действительность транспондера и, в случае опции Smart Key, аутентификация Passive Fob),
«Контроль согласованности системы»,
«Диагностика системы»,
Управление отображением сообщения/предупреждающего зуммера.
Устройство ведет себя как Мастер во всей системе.
В случае применения SMART KEY, например, «Пассивный Доступ», «Пассивная блокировка» и «Пассивная авторизация». интегрирована для операций переключения терминалов».
Он собирает информацию о состоянии автомобиля от других модулей (скорость автомобиля, состояние сигнализации, открыта дверь водителя...), считывает входы (например, SSB, емкостный датчик/кнопка блокировки, положение PARK Switch), управляет выходами (например, внешней и внутренней антеннами) и обменивается данными с другими устройствами через сеть CAN, а также однолинейные интерфейсы.
Диагностикой и изучением компонентов системы BES также занимается SMK.
SMK управляет функциями, связанными с «терминалом». управления», активировав внешние реле для ACC, IGN1 и IGN2. также отвечает за управление реле STARTER.
СМК также управляет освещением SSB, т.к. а также «индикатор состояния системы», который состоит из 2-х светодиодов разного цвета. Подсветка держателя брелока также управляется СМК.
SMK считывает входные данные (брелок двигателя, скорость автомобиля, состояния контактов реле), управляет выходами (выход реле двигателя драйверы) и связывается с другими устройствами через CAN.
Внутренняя архитектура SMK определена таким образом, что управление терминалом обеспечено даже в случае выхода из строя одного двух микроконтроллеров, системная несогласованность или прерывание связь по сети CAN.
В случае выхода из строя одного из двух контроллеров остальные контроллер должен отключить реле стартера. Клеммы IGN1 и IGN2 реле должны поддерживаться в состоянии, которое было запомнено до отказа и водитель должен иметь возможность отключить эти клеммы IGN, нажатие SSB с последовательностью нажатия EMERGENCY_STOP. Тем не менее, двигатель перезагрузка не будет разрешена. Состояние реле ACC будет зависеть от тип отказа.
Основными функциями СМК являются:
Управление терминальными реле
Мониторинг скорости автомобиля, полученный от датчика или ЭБУ ABS/ESC.
Управление светодиодами SSB (подсветка, состояние зажима) и подсветкой ДЕРЖАТЕЛЯ БРЕЛКА.
Управление базовой станцией, расположенной в держателе брелка, через прямой последовательный интерфейс.
Мониторинг согласованности системы для диагностики сбоя SMK и переключения в соответствующий аварийный режим.
Предоставление информации о скорости автомобиля
Мониторинг кнопки «Старт-стоп» (SSB)
Управление мощностью стартера
Внешний приемник (SRX)

Данные, переданные RKE или смарт-брелоком, принимаются внешним радиочастотным приемником, называемым SRX. Этот приемник будет таким же, как тот, что для приложений SMK, в отношении электроники, корпуса, разъем и программное обеспечение.
Этот приемник подключается к SMK через последовательную линию связи.
Клеммы и реле стартера
Реле будут использоваться для переключения клемм ACC/IGN1/ IGN2. Эти нормально разомкнутые реле будут управляться SMK и расположены либо в салоне, либо в моторном отсеке в зависимости от автомобиля архитектура.
К клеммным выходам СМК подключена только одна катушка реле.
Эти реле должны включать резистор, подключенный в параллельно катушке, чтобы уменьшить переходные процессы во время коммутация.
Кнопка Старт/Стоп (SSB)
Одноступенчатая кнопка используется водителем для управления транспортным средством. Нажатие этой кнопки позволяет:
Для активации режимов питания «Выкл.», «Аксессуар», «Зажигание» и «Пуск» переключением соответствующих клемм
Чтобы запустить двигатель
Чтобы остановить двигатель
Контакт будет застрахован микропереключателем и предусмотрена подсветка для выделения маркировки кнопки всякий раз, когда необходимый.
Два (2) светодиодных индикатора расположены в центре кнопки для отображение состояния системы. Еще один светодиод подсветки интегрирован в SSB для освещения "Пуск/Стоп двигателя" персонажи.

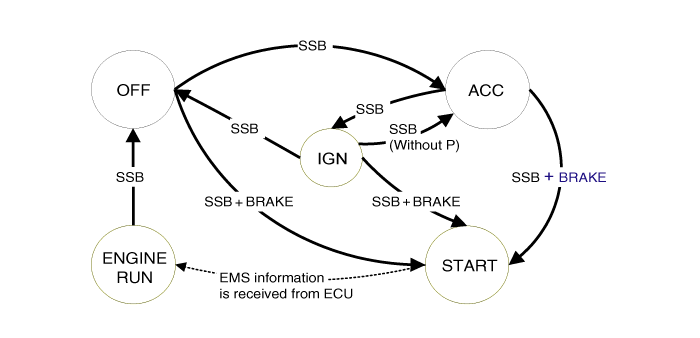

Таблица состояний системы BES (кнопка запуска двигателя)
СОСТОЯНИЯ системы в РЕЖИМЕ ОБУЧЕНИЯ
В режиме обучения система BES может быть установлена ​​в 6 разных состояниях, в зависимости от состояния терминалов и состояния двигателя:
Состояние системы
Состояние терминала
Состояние двигателя
1. ВЫКЛ. — заблокировано
ВЫКЛЮЧЕННЫЙ
Остановлено
2. ВЫКЛ. — разблокировано
ВЫКЛЮЧЕННЫЙ
Остановлено
3. АКК
АКК
Остановлено
4. ИГН
IGN1, IGN2, АКК
Остановлено
5. Старт
IGN1, Старт
проворачивание
6. ЗАЖИГАНИЕ - Двигатель
IGN1, IGN2, АКК
Бег
(означает «самостоятельный»)

Что касается терминалов, состояния системы, описанные в приведенная выше таблица такая же, как и в системе, основанной на механический замок зажигания.
Один из различий с механическим переключателем зажигания на основе заключается в том, что система BES допускает специальный переход от [OFF] к [START] без прохождения состояний [ACC] и [IGN].
СОСТОЯНИЯ СИСТЕМЫ В ПЕРВИЧНОМ РЕЖИМЕ
Систему BES можно установить в 5 различных состояниях (ВЫКЛ. ЗАБЛОК. недоступен в девственном режиме), в зависимости от состояния клеммы и состояние двигателя:
Состояние системы
Состояние терминала
Состояние двигателя
1. ВЫКЛ. - РАЗБЛОКИРОВАНО
ВЫКЛЮЧЕННЫЙ
Остановлено
2. АКК
АКК
Остановлено
3. ИГН
IGN1, IGN2, АКК
Остановлено
4. Старт
IGN1, START со специальным шаблоном активации
проворачивание
5. ЗАЖИГАНИЕ - Двигатель
IGN1, IGN2, АКК
Бег
(означает «самостоятельный»)

Что касается терминалов, состояния системы, описанные в приведенная выше таблица такая же, как и в системе, основанной на механический замок зажигания.
Один из различий с механическим переключателем зажигания на основе заключается в том, что система BES допускает специальный переход от [OFF] к [START] без прохождения состояний [ACC] и [IGN].
Схематические диаграммы

Принципиальная схема (1) Принципиальная схема (2) ...

Компоненты кнопки «Пуск/Стоп» и их расположение

Компонент ...
