Kia Optima Hybrid: Компоненты салона / Crash Pad и расположение компонентов

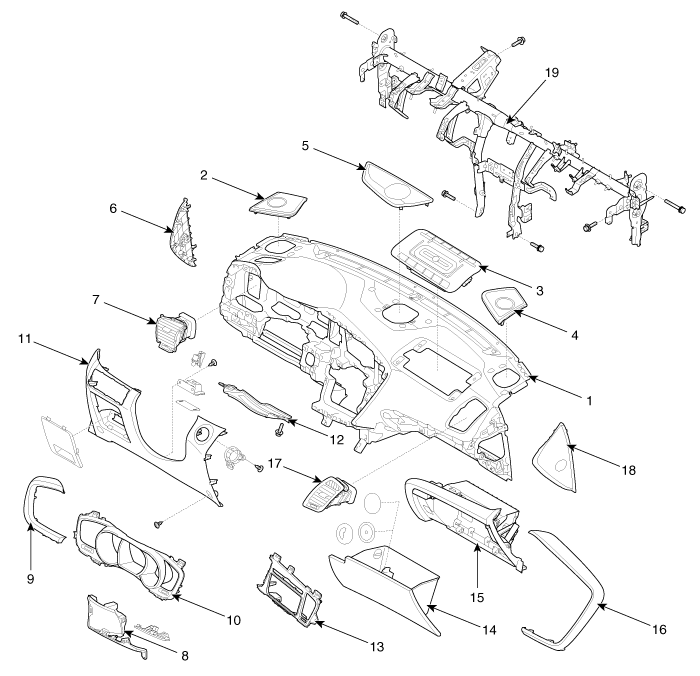

Компоненты

1. Сборка главной подушки безопасности
2. Боковая решетка динамика [левая]
3. Заглушка подушки безопасности
4. Боковая решетка динамика [правая]
5. Решетка центрального динамика
6. Боковая крышка аварийного щитка [LH]
7. Боковой вентиляционный канал [LH]
8. Нижняя панель центральной панели
9. Украшение Crash pad [LH]
10. Приборная панель кластера
11. Нижняя панель аварийного щитка
12. Усиливающая панель
13. Верхняя панель центральной панели
14. Перчаточный ящик
15. Корпус перчаточного ящика
16. Украшение Crash pad [RH]
17. Боковой вентиляционный канал [RH]
18. Боковая крышка аварийной подушки [RH]
19. Перекладина капота в сборе

Процедуры ремонта консоли

Замена напольной консоли Замена     • При использовании плоской отвертки оберните ее защитной лентой и наклейте защитную ленту вокруг соответствующих частей, чтобы предотвратить повреждение. • ...

Процедуры ремонта аварийной площадки

Замена кластера Замена     • При использовании плоской отвертки оберните ее защитной лентой и наклейте защитную ленту вокруг соответствующих частей, чтобы предотвратить повреждение. • Надевать ...
