Kia Optima Hybrid: Процедуры ремонта салона/обшивки крыши
Замена солнцезащитного козырька
•
Используйте инструмент для снятия пластиковой панели, чтобы удалить детали внутренней отделки, чтобы не повредить поверхность.
•
Наденьте перчатки, чтобы защитить руки.
1.
Ослабьте крепежные винты, затем снимите солнцезащитный козырек (А) и фиксатор (В).
2.
Установка обратна снятию.
Замена вспомогательной ручки
•
Используйте инструмент для снятия пластиковой панели, чтобы удалить детали внутренней отделки, чтобы не повредить поверхность.
•
Наденьте перчатки, чтобы защитить руки.
1.
Снимите крышки (А) и винты, затем снимите вспомогательную рукоятку (В).
2.
Установка обратна снятию.
Замена лампы в комнате
•
Используйте инструмент для снятия пластиковой панели, чтобы удалить детали внутренней отделки, чтобы не повредить поверхность.
•
Наденьте перчатки, чтобы защитить руки.
1.
Используя отвертку или съемник, снимите крышку комнатного светильника (B).
2.
Ослабив крепежные винты, снимите комнатный светильник (А).
3.
Отсоедините разъем (А).
4.
Установка обратна снятию.
•
Убедитесь, что разъемы подключены правильно.
Замена лампы тщеславия
1.
С помощью отвертки или съемника снимите косметический светильник (А).
2.
Отсоедините разъем лампы в туалетном столике (B).
3.
Установка обратна снятию.
•
Убедитесь, что разъем подключен правильно.
Замена потолочной консоли
•
Используйте инструмент для снятия пластиковой панели, чтобы удалить детали внутренней отделки, чтобы не повредить поверхность.
•
Наденьте перчатки, чтобы защитить руки.
1.
Ослабив крепежные винты, снимите узел потолочной консоли (А).
2.
Отсоедините разъемы (А).
3.
Установка обратна снятию.
•
Убедитесь, что разъемы подключены правильно.
Замена отделки крыши
•
Наденьте перчатки, чтобы защитить руки.
•
Используйте инструмент для снятия пластиковой панели, чтобы удалить детали внутренней отделки, чтобы не повредить поверхность.
•
Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.
1.
Удалите следующие элементы:
•
Сборка переднего сиденья
(См. группу BD - "Переднее сиденье")
•
Заднее сиденье в сборе
(См. группу BD - "Заднее сиденье")
•
Обшивка передней стойки
(См. группу BD - "Отделка салона")
•
Накладка на пороги передних дверей и Накладки на пороги задних дверей
(См. группу BD - "Отделка салона")
•
Нижняя отделка стойки галопа
(См. группу BD - "Отделка салона")
•
Верхняя отделка стойки галопа
(См. группу BD - "Отделка салона")
•
Обшивка задней стойки
(См. группу BD - "Отделка салона")
•
Отделка лотка для пакетов
(См. группу BD - "Отделка салона")
•
Косметический светильник
•
Лобовое стекло
(См. группу BD - "Ветровое стекло")
2.
Снимите крышку зеркала ECM (А).
3.
Отсоедините разъем зеркала ЕСМ (В).
4.
Снимите крышку датчика дождя (А).
5.
Отсоедините разъем датчика дождя (В).
6.
Отсоедините основные разъемы обивки крыши (А).
[Драйвер]
[Пассажирский]
7.
Отсоедините разъем антенны (А).
8.
Отсоедините разъем (А).
9.

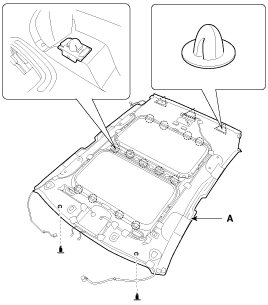

Используя съемник зажимов, отсоедините монтажные зажимы узла обивки крыши.
10.
Оттяните узел отделки крыши (А) через то место, где было снято ветровое стекло.
•
При снятии соблюдайте осторожность, чтобы не повредить обивку крыши.
11.
Установка обратна снятию.
•
Замените все поврежденные клипсы.
•
Убедитесь, что разъем подключен правильно.
