Kia Optima Hybrid: Процедуры ремонта салона / Crash Pad

Kia Optima Hybrid (TF HEV) 2016-2020 Руководство по техническому обслуживанию / Кузов (внутри и снаружи) / Интерьер / Процедуры ремонта аварийной площадки

Замена
Замена кластера
•
Поддевая плоской отверткой, оберните ее защитную ленту и наклейте защитную ленту вокруг соответствующих частей, чтобы предотвратить повреждение.
•
Наденьте перчатки, чтобы защитить руки.
1.
С помощью отвертки или съемника снимите боковую крышку аварийной подушки (А).

2.
Ослабив крепежные винты, снимите нижнюю панель аварийного щитка (А).

3.
Отсоедините разъемы (А).
[левый]

[Правый]

4.
Ослабив крепежные винты, снимите декоративную накладку [LH] (A).

5.
С помощью отвертки или съемника снимите декоративную накладку [RH] (A).

6.
Ослабив крепежные винты, снимите переднюю панель кластера (A).

7.
Ослабив крепежные винты, снимите блок кластера (A).

8.
Отсоедините разъем (А).

9.
Установка обратна снятию.
•
Убедитесь, что разъемы подключены правильно.
•
Замените все поврежденные клипсы.
Замена верхней панели центральной панели
•
Поддевая плоской отверткой, оберните ее защитную ленту и наклейте защитную ленту вокруг соответствующих частей, чтобы предотвратить повреждение.
•
Наденьте перчатки, чтобы защитить руки.
1.
С помощью отвертки или съемника снимите боковую крышку аварийной подушки (А).

2.
Ослабив крепежные винты, снимите нижнюю панель аварийного щитка (А).

3.
Отсоедините разъемы (А).
[левый]

[Правый]

4.
Ослабив крепежные винты, снимите декоративную накладку [LH] (A).

5.
С помощью отвертки или съемника снимите декоративную накладку [RH] (A).

6.
Ослабив крепежные винты, снимите переднюю панель кластера (A).

7.
Ослабив крепежные винты, снимите блок управления отопителем (А).

8.
Отсоедините разъемы (А) и шланг (В).

9.
Ослабив крепежные винты, снимите верхнюю панель центральной панели (A).

10.
Установка обратна снятию.
•
Убедитесь, что разъемы подключены правильно.
•
Замените все поврежденные клипсы.
Замена нижней панели аварийной площадки
•
Поддевая плоской отверткой, оберните ее защитную ленту и наклейте защитную ленту вокруг соответствующих частей, чтобы предотвратить повреждение.
•
Наденьте перчатки, чтобы защитить руки.
1.
С помощью отвертки или съемника снимите боковую крышку аварийной подушки (А).

2.
Ослабив крепежные винты, снимите нижнюю панель аварийного щитка (А).

3.
Отсоедините разъемы (А).
[левый]

[Правый]

4.
Установка обратна снятию.
•
Убедитесь, что разъемы подключены правильно.
•
Замените все поврежденные клипсы.
Замена аудио в сборе
•
Поддевая плоской отверткой, оберните ее защитную ленту и наклейте защитную ленту вокруг соответствующих частей, чтобы предотвратить повреждение.
•
Наденьте перчатки, чтобы защитить руки.
1.
С помощью отвертки или съемника снимите боковую крышку аварийной подушки (А).

2.
Ослабив крепежные винты, снимите нижнюю панель аварийного щитка (А).

3.
Отсоедините разъемы (А).
[левый]

[Правый]

4.
Ослабив крепежные винты, снимите декоративную накладку [LH] (A).

5.
С помощью отвертки или съемника снимите декоративную накладку [RH] (A).

6.
Ослабив крепежные винты, снимите переднюю панель кластера (A).

7.
Ослабив крепежные винты, снимите блок управления отопителем (А).

8.
Отсоедините разъемы (А) и шланг (В).

9.
Ослабив крепежные винты, снимите верхнюю панель центральной панели (A).

10.
Ослабив крепежные винты, снимите аудиосистему (А).

11.
Отсоедините разъемы.

12.
Установка обратна снятию.
•
Убедитесь, что разъемы подключены правильно.
•
Замените все поврежденные клипсы.
Замена блока управления отопителем
•
Поддевая плоской отверткой, оберните ее защитную ленту и наклейте защитную ленту вокруг соответствующих частей, чтобы предотвратить повреждение.
•
Наденьте перчатки, чтобы защитить руки.
1.
С помощью отвертки или съемника снимите боковую крышку аварийной подушки (А).

2.
Ослабив крепежные винты, снимите нижнюю панель аварийного щитка (А).

3.
Отсоедините разъемы (А).
[левый]

[Правый]

4.
С помощью отвертки или съемника снимите декоративную накладку [RH] (A).

5.
Ослабив крепежные винты, снимите блок управления отопителем (А).

6.
Отсоедините разъемы (А) и шланг (В).

7.
Установка обратна снятию.
•
Убедитесь, что разъемы подключены правильно.
•
Замените все поврежденные клипсы.
Замена перчаточного ящика
•
Поддевая плоской отверткой, оберните ее защитную ленту и наклейте защитную ленту вокруг соответствующих частей, чтобы предотвратить повреждение.
•
Наденьте перчатки, чтобы защитить руки.
1.
С помощью отвертки или съемника снимите боковую крышку аварийной подушки (А).

2.
Отсоедините направляющую (В) от перчаточного ящика (А).

3.
Отсоедините подъемник (А) от перчаточного ящика (В).

4.

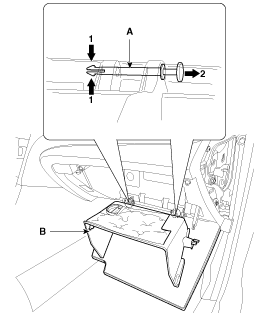

Отсоедините штифт (А) и снимите перчаточный ящик (В).

5.
Ослабив крепежный винт, снимите нижнюю крышку пассажира (А).

6.
Ослабив крепежные винты, снимите корпус перчаточного ящика (А).

7.
Отсоедините разъемы (А).
[левый]

[Правый]

8.
Установка обратна снятию.
•
Убедитесь, что разъемы подключены правильно.
•
Замените все поврежденные клипсы.
Замена кожуха
1.
Ослабив крепежные винты, снимите кожух в сборе (А).

2.
Установка обратна снятию.
Замена боковой крышки аварийной площадки
•
Поддевая плоской отверткой, оберните ее защитную ленту и наклейте защитную ленту вокруг соответствующих частей, чтобы предотвратить повреждение.
•
Наденьте перчатки, чтобы защитить руки.
1.
С помощью отвертки или съемника снимите боковую крышку аварийной подушки (А).
[Драйвер]

[Пассажирский]

2.
Установка обратна снятию.
•
Замените все поврежденные клипсы.
Замена основной аварийной подушки
•
Поддевая плоской отверткой, оберните ее защитную ленту и наклейте защитную ленту вокруг соответствующих частей, чтобы предотвратить повреждение.
•
Наденьте перчатки, чтобы защитить руки.
1.
Удалите следующие элементы.
•
Переднее сиденье
(См. группу BD – «Переднее сиденье»)
•
Обшивка передней стойки
(См. группу BD – «Внутренняя отделка»)
•
Сборка напольной консоли
(См. группу BD – «Консоль»)
•
Обшивка потертостей передних дверей
(См. группу BD – «Внутренняя отделка»)
•
Боковая отделка капота
(См. группу BD — Отделка салона)
•
Боковая крышка аварийной площадки
•
Нижняя панель аварийной площадки
•
Накладка Crash pad [левая, правая]
•
Панель лицевой панели кластера и сборка кластера
•
Блок управления отопителем
•
Верхняя панель центральной панели
•
Аудио сборка
•
Перчаточный ящик и корпус перчаточного ящика
•
Рулевая колонка
(см. группу ST - "Рулевая колонка и вал")
2.
Ослабив крепежные винты, снимите нижнюю панель центральной панели (A).

3.
С помощью отвертки или съемника снимите решетку центрального динамика (А).

4.
Ослабив крепежные винты, снимите центральный динамик (А).
5.
Отсоедините разъем центрального динамика (B).

6.
Отсоедините разъем подушки безопасности пассажира (А).
7.
Ослабьте болты крепления.

8.
С помощью отвертки или съемника снимите фотодатчик (А).
9.
Отсоедините разъем фотодатчика (B).

10.
Отсоедините разъем бокового динамика (А).
[левый]

[Правый]

11.

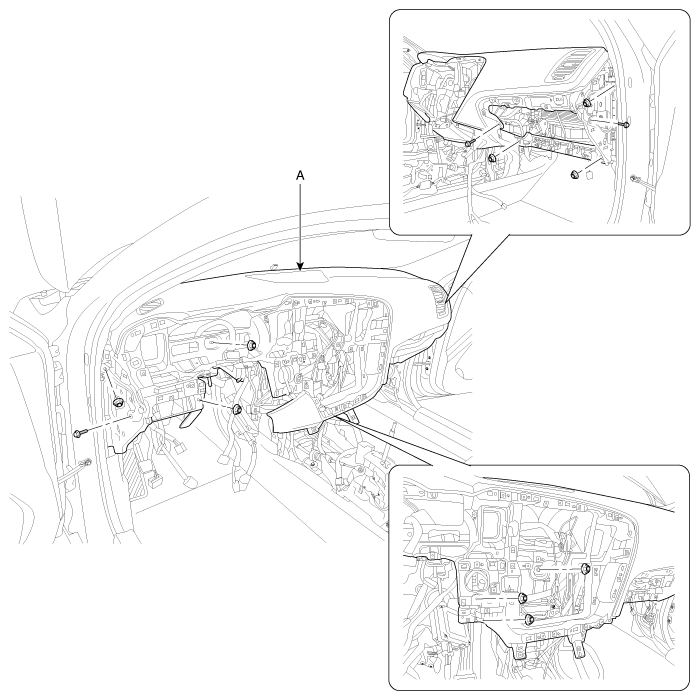

Ослабив крепежные болты и гайки, снимите основную подушку безопасности в сборе (А).

12.
Установка обратна снятию.
•
Убедитесь, что защитная накладка правильно установлена ​​на направляющие штифты.
•
Прежде чем затягивать болты, убедитесь, что жгуты проводов аварийной подушки не пережаты.
•
Убедитесь, что разъемы подключены правильно, а провод антенны подключен правильно.
•
Введите противоугонный код для радио, затем введите предустановленные радиостанции клиента.
Замена поперечной балки капота
•
Поддевая плоской отверткой, оберните ее защитную ленту и наклейте защитную ленту вокруг соответствующих частей, чтобы предотвратить повреждение.
•
Наденьте перчатки, чтобы защитить руки.
1.
Удалите следующие элементы.
•
Переднее сиденье
(См. группу BD – «Переднее сиденье»)
•
Сборка напольной консоли
(См. группу BD – «Консоль»)
•
Верхняя крышка капота
(См. группу BD — «Верхняя крышка капота»)
•
Боковая отделка капота
(См. группу BD - "Отделка салона")
•
Основная краш-площадка
2.
Отсоедините разъемы блока вентилятора.
(См. группу HA - "Система кондиционирования воздуха, обогреватель, вентилятор")
3.
Отсоедините разъемы мультибокса.
[Драйвер]

4.
Отсоедините разъемы мультибокса.
[Пассажирский]

5.
Отсоедините разъемы распределительной коробки салона.

6.
Отсоедините разъемы (А) модуля управления подушками безопасности (SRSCM).

7.
Отсоедините разъем (А) и крепежные зажимы на передней стойке.
[Драйвер]

[Пассажирский]

8.
Отсоедините разъем зуммера (А).

9.
Ослабив крепежную гайку и винт, снимите модуль управления кузовным оборудованием (BCM) (A).

10.
Отсоедините разъемы (А) модуля управления кузовным оборудованием (BCM).

11.

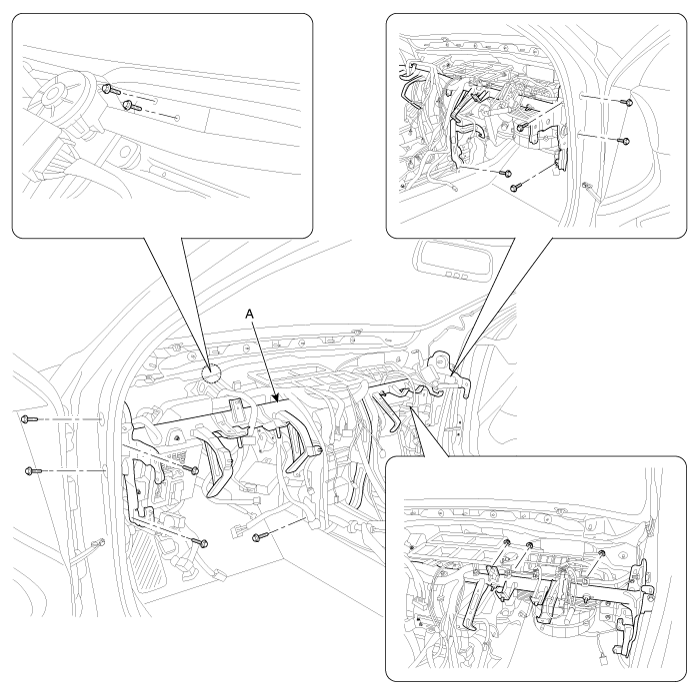

Ослабив крепежные болты и гайки, снимите поперечину капота в сборе (А).

12.
Установка обратна снятию.
•
Убедитесь, что разъемы подключены правильно.
•
Замените все поврежденные клипсы.
