Kia Optima Hybrid manuals

Kia Optima Hybrid: Процедуры ремонта салона/обшивки багажника

Kia Optima Hybrid (TF HEV) 2016-2020 Руководство по техническому обслуживанию / Кузов (внутри и снаружи) / Интерьер / Процедуры ремонта обшивки багажника

Замена
•
Наденьте перчатки, чтобы защитить руки.
•
Используйте инструмент для снятия пластиковой панели, чтобы удалить детали внутренней отделки, чтобы не повредить поверхность.
•
Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.
1.
Снимите обшивку багажника.
2.
Установка обратна снятию.
•
Замените все поврежденные клипсы.

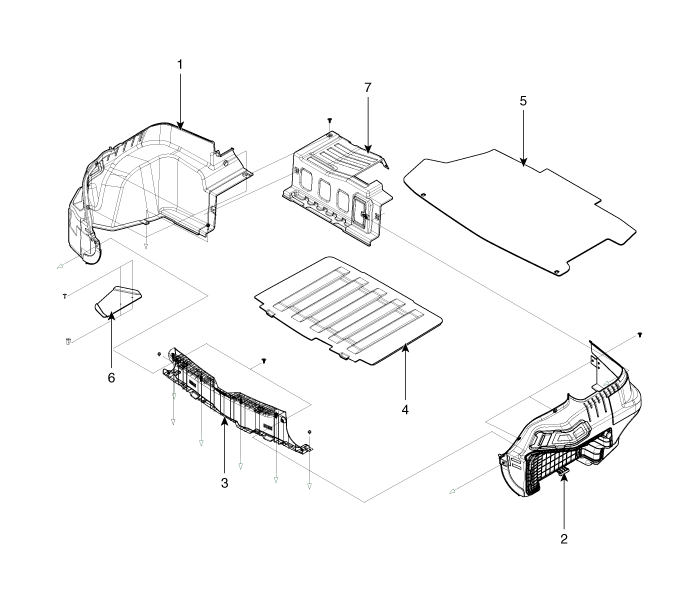

1. Боковая обшивка багажника [LH]
2. Боковая обивка багажника [правая]
3. Задняя поперечная обшивка
4. Доска и ручка домкрата в сборе
5. Крышка багажного отделения выполнена
6. Боковая панель багажного отделения
7. Обшивка корпуса аккумулятора
