Kia Optima Hybrid: блок цилиндров / компоненты блока цилиндров и расположение компонентов

Kia Optima Hybrid (TF HEV) 2016-2020 Руководство по техническому обслуживанию / Механическая система двигателя / Цилиндрический блок / Компоненты блока цилиндров и расположение компонентов

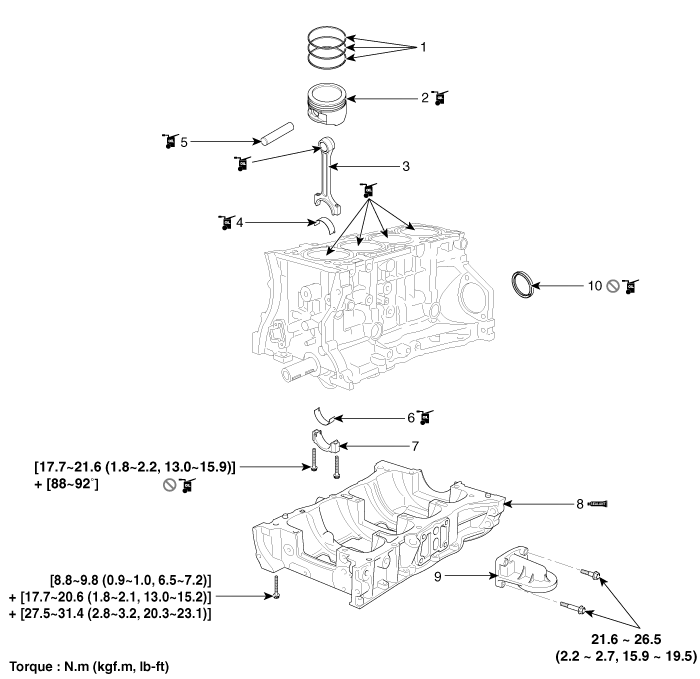

Компоненты

1. Поршневое кольцо
2. Поршень
3. Шатун
4. Верхний подшипник шатуна
5. Поршневой палец

6. Нижний подшипник шатуна
7. Крышка шатунного подшипника
8. Каркас лестницы
9. Кронштейн масляного фильтра
10. Задний сальник коленвала

1. Верхний подшипник коленчатого вала
2. Упорный подшипник
3. Коленчатый вал

4. Нижний подшипник коленчатого вала
5. Крышка коренного подшипника

Цилиндрический блок

...

Процедуры ремонта блока цилиндров

Разборка • Используйте накладки на крылья, чтобы не повредить окрашенные поверхности. • Во избежание повреждения головки блока цилиндров подождите, пока температура охлаждающей жидкости двигателя не упадет ниже нормальной температуры, прежде чем...
