Kia Optima Hybrid: бесключевой доступ и охранная сигнализация / описание и работа

Описание
Состояние охранной сигнализации [состояние B/A]
Б/А государство
Описание
СНЯТЬ С ОХРАНЫ
1)
В состоянии «DISARM» запрет запуска автомобиля отсутствует. Так когда открыта дверь, капот или задняя дверь, звуковой сигнал тревоги и мигание отсутствуют.
2)
Если батарея отключена, когда состояние не «ARM/ARMWAIT/ALARM/REARM», состояние B/A устанавливается в состояние «DISARM».
3)
В состоянии «DISARM» индикатор безопасности продолжает мигать.
ПОДГОТОВКА
1)
В состоянии «ARMWAIT», когда работает таймер «30 с», если этот таймер достигает «30 с», состояние переходит в состояние «ARM».
2)
Если батарея отключена в состоянии "ARMWAIT", Состояние B/A устанавливается в состояние "ARMWAIT" и перезапускается таймер "30sec".
3)
В состоянии «ARMWAIT» индикатор безопасности продолжает гореть.

? Примечание 1) : В системе Smart Key это работает так же, как и с пассивным замком.
Примечание 2) : При наличии противоугонной системы (Великобритания только), даже если двери открываются в состоянии "ARMWAIT", система B/A входит в Состояние "АРМ".
Б/А государство
Описание

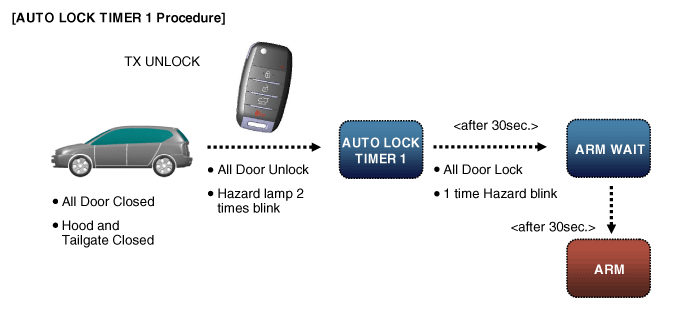

ТАЙМЕР АВТОБЛОКИРОВКИ 1
1)
В состоянии «AUTOLOCKTIMER1» работает таймер «30 сек.». этот таймер истек, генерируется команда автоматической блокировки «Lock команда».
2)
При срабатывании «команды блокировки» все двери изменили блокировку и закрылись, затем состояние B/A изменяется с «AUTOLOCKTIMER1» на «ARMWAIT».
3)
В состоянии "AUTOLOCKTIMER1" индикатор безопасности продолжает мигает. В состоянии «AUTOLOCKTIMER1» работает таймер «30 сек.». таймер истек, генерируется команда автоблокировки «Команда блокировки». При срабатывании «команды блокировки» все двери изменили замок и закрылись, а затем Состояние B/A изменяет «AUTOLOCKTIMER1» на «ARMWAIT

? Примечание: В системе Smart key это работает так же, как и при пассивной разблокировке.
Б/А государство
Описание
ТАЙМЕР АВТОБЛОКИРОВКИ 2
1)
В состоянии «AUTOLOCKTIMER2», когда работает таймер «30 сек.», если этот таймер истек, генерируется команда автоматической блокировки «Lock команда».
2)
Все двери заперты, капот закрыт, задняя дверь закрыта при срабатывании «команды блокировки» состояние B/A изменяется на «AUTOLOCKTIMER2», когда «Команда блокировки» генерируется при открытом капоте.
3)
Когда «Команда разблокировки» сработала при условии Все Дверь закрыта, капот открыт, состояние B/A изменяется на «AUTOLOCKTIMER2».
4)
В состоянии "AUTOLOCKTIMER2" ​​индикатор безопасности продолжает мигать.

? Примечание: В системе Smart key это работает так же, как и при пассивной разблокировке.
Б/А государство
Описание
ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА
1)
Состояние «PREARM» — это когда пользователь пытается перейти на охрану, но предварительное условие не выполнено (открыта дверь, открыт багажник или капот). открыть).
2)
Состояние B/A изменяется на «PREARM», когда команда TX Lock поступает при открытой любой двери, капоте или задней двери.
3)
Состояние B/A изменяется на «PREARM», когда «30sec.» таймер истек в «AUTOLOCKTIMER2» с открытым капотом или задней дверью
4)
Состояние «PREAMR» меняется на «ARM», когда все двери закрыты, все двери заблокированы, а капот и задняя дверь закрыты.
5)
Состояние «PREAMR» меняется на «DISARM» при отпирании любой двери.
6)
В этом состоянии индикатор безопасности продолжает мигать.

Б/А государство
Описание
RE ARM
1)
В состоянии «ПОВТОРНАЯ ОХРАНА», если обнаружено вторжение в автомобиль, мигает и звук перезапускается, снова и состояние переходит в "ТРЕВОГА" состояние.
2)
Состояние B/A изменяется на «REARM» после того, как таймер «27sec.» истекает в состоянии «ТРЕВОГА», когда все двери закрыты и заперты.
3)
Индикатор безопасности продолжает мигать.

Б/А государство
Описание

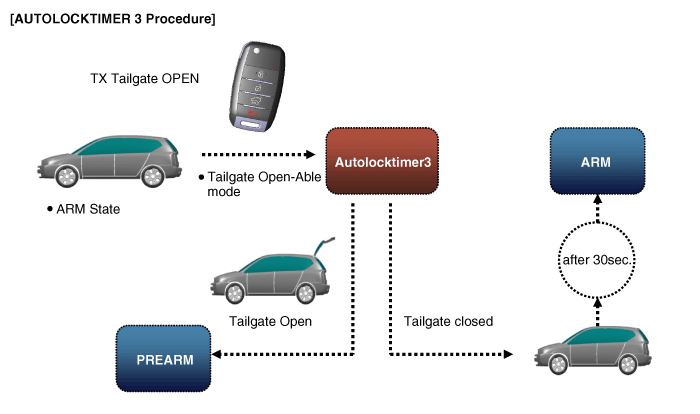

ТАЙМЕР АВТОБЛОКИРОВКИ3
1)
Состояние B/A изменяется на «AUTOLockTIMER3» при выполнении команды TX-Tailgate.
2)
Состояние B/A изменяет «AUTOLOCKTIMER3» на «ARMWAIT», когда «30sec.» таймер истекает, когда все двери заперты и закрыты.
3)
Состояние B/A изменяет «AUTOLOCKTIMER3» на «DISARM», когда любая дверь открыта.
4)
В состоянии «AUTOLOCKTIMER3» таймер «30 сек.» бег. Если этот таймер истек, состояние переходит в состояние «PREARM» с Задняя дверь открыта.
5)
В этом состоянии индикатор безопасности продолжает мигать

Компоненты и расположение компонентов

Расположение компонентов 1. Выключатель капота2. Грабительский рог 3. BCM и радиочастотная антенна4. Ключевой выключатель предупреждения5. Выключатель передней двери6. Привод и переключатель замка передней двери7. Привод и переключатель замка задней двери8. Задняя дверь ...

Процедуры ремонта

Осмотр привода замка передней двери Осмотр 1. Снимите обивку передней двери. (См. группу BD - "Передняя дверь") 2. Снимите модуль передней двери. 3. Отсоедините 7-контактный разъем от привода. 4. ...
