Kia Optima Hybrid manuals

Kia Optima Hybrid: бесключевой доступ и охранная сигнализация / процедуры ремонта передатчика

Kia Optima Hybrid (TF HEV) 2016-2020 Руководство по техническому обслуживанию / Электрическая система кузова / Бесключевой доступ и охранная сигнализация / Процедуры ремонта передатчика

осмотр
1.
Убедитесь, что красный свет мигает, когда на передатчике нажата кнопка блокировки или разблокировки двери.
2.
Извлеките аккумулятор (А) и проверьте напряжение, если красный индикатор не мигает.
Стандартное напряжение: 3В

3.
Вставьте батарею (А) в тестер (09954-2P100).

4.
Нажмите кнопку проверки, и если на экране отображается «0,00», это означает, что напряжение батареи составляет 2 В или меньше.
5.
Если на экране отображается «L», это означает, что батарея разряжена и ее необходимо заменить.
6.
Во избежание разряда электричества отключите питание тестера.
7.
Замените батарею передатчика на новую, если напряжение низкой мощности, затем попробуйте заблокировать и открыть двери с помощью передатчика. нажав кнопку блокировки или разблокировки пять или шесть раз.
8.
Если двери запираются и отпираются, передатчик исправен, но если двери не запираются и не отпираются, зарегистрируйте код передатчика, затем попробуй запереть и отпереть двери.
9.
Если двери запираются и отпираются, передатчик исправен, но если двери не запираются и не отпираются, замените передатчик.
Неправильно утилизированный аккумулятор может нанести вред окружающей среде и здоровью человека.
Утилизируйте батарею в соответствии с местными законами или правилами.
Регистрация кода передатчика (с использованием GDS)
1.
Подсоедините DLC-кабель GDS к разъему канала передачи данных (16 контактов) на нижней панели подушки безопасности со стороны водителя, включите питание GDS.

2.

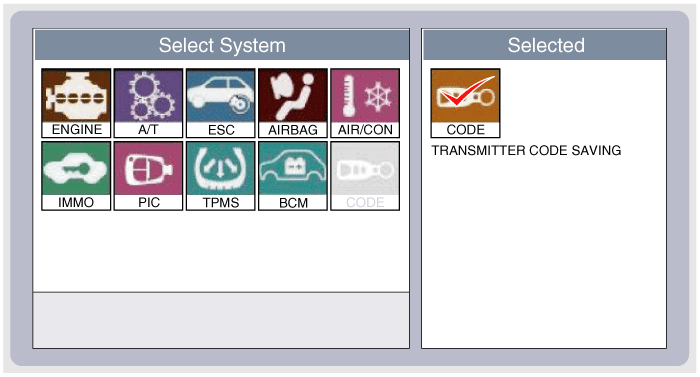

Выберите модель автомобиля, а затем выполните «СОХРАНЕНИЕ КОДА».

3.

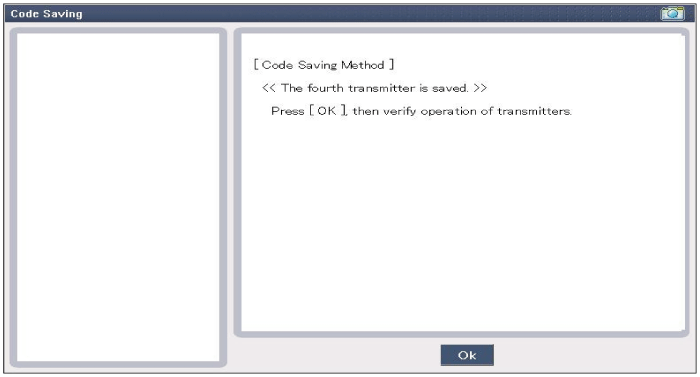

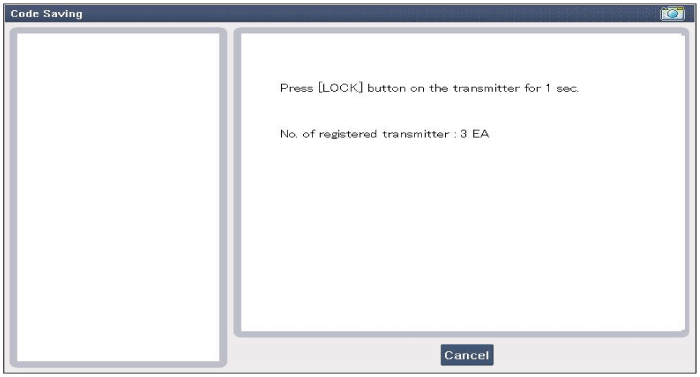

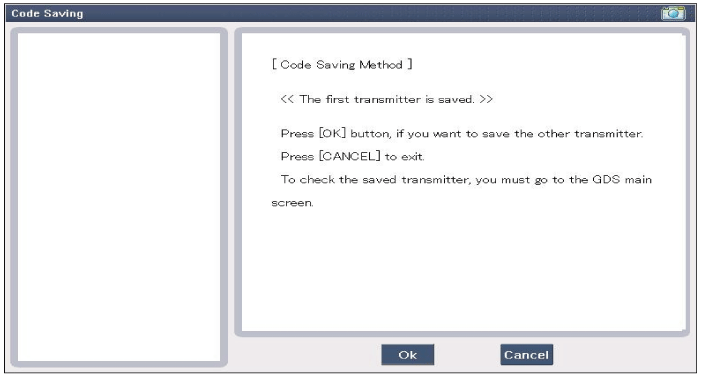

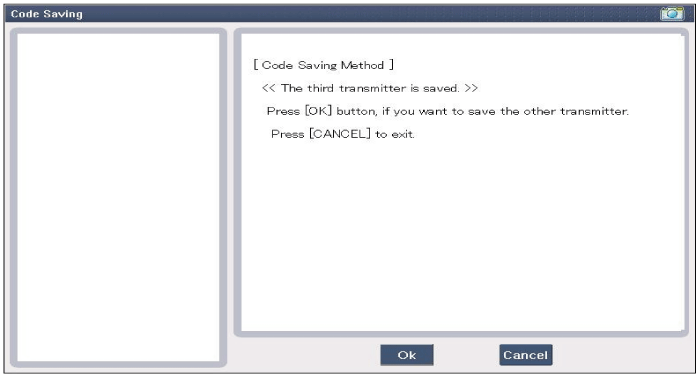

После выбора меню «СОХРАНЕНИЕ КОДА» нажмите кнопку «ВВОД», после чего экран будет показан ниже.

4.
После извлечения ключа зажигания из цилиндра ключа нажмите Клавиша «ВВОД» для перехода к следующему режиму сохранения кода. Выполните шаги 1 до 4, после чего сохранение кода завершено.
