Kia Optima Hybrid: Контроллер / Блок управления отопителем и кондиционером (двойной) Компоненты и расположение компонентов

Kia Optima Hybrid (TF HEV) 2016-2020 Руководство по техническому обслуживанию / Отопление, вентиляция, кондиционирование воздуха / Контроллер / Блок управления отопителем и кондиционером (сдвоенный) Компоненты и расположение компонентов

Компоненты (1)

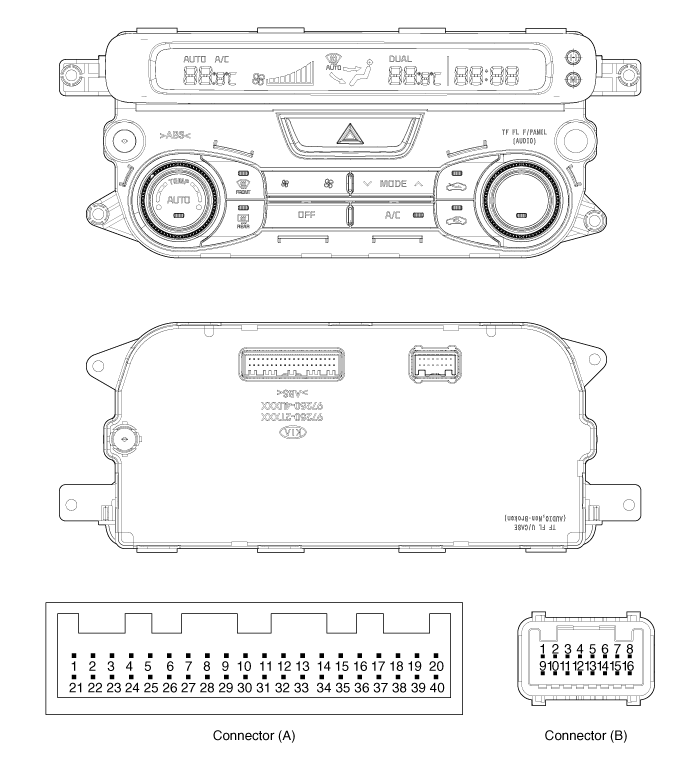

Панель управления (двойной контроллер кондиционера и обогревателя — A)

Назначение контакта разъема (1)
Соединитель
НОМЕР ПИН-кода
Функция
Соединитель
НОМЕР ПИН-кода
Функция
Соединитель (А)
1
БОЛЬ+(ХВОСТ)
Соединитель (А)
29
ЭКВ (+)
2
ЗАДАНИЕ ДАТЧИКА (+5 В)
30
ECV (-) (Земля)
3
СИГНАЛ ОПАСНОСТИ
31
ФОТОДАТЧИК (-) -ЛЕВЫЙ
4
АКК
32
ФОТОДАТЧИК (-) -ПРАВЫЙ
5
РЕЖИМ ACT''R (ВЕНТИЛЯЦИЯ)
33
HTD
6
РЕЖИМ ACT''R (DEF)
34
ЗАДНИЙ ПРОТИВОТУМАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ
7
РЕЖИМ ACT''R F/B
35
C-CAN
8
ВПУСК ACT''R (FRE)
36
-
9
ВПУСКНОЙ АКТИВ (REC)
37
PTC НА СИГНАЛЕ
10
ВПУСКНОЙ АКТИВ F/B
38
РЕЛЕ ПТК 2
11
TEMP ACT''R (COOL)-DIVER
39
РЕЛЕ ПТК 3
12
TEMP ACT''R (ТЕПЛО)-ДАЙВЕР
40
ЗАЗЕМЛЕНИЕ ДАТЧИКА
13
TEMP ACT'R F/B-DIVER
Соединитель (В)
1
ЗАЗЕМЛЕНИЕ
14
TEMP ACT''R (COOL)-ПАССАЖИР
2
-
15
TEMP ACT''R (ТЕПЛЫЙ)-ПАССАЖИРСКИЙ
3
DEF ACT''R (ЗАКРЫТО)
16
TEMP ACT''R F/B-PASSENGER
4
DEF ACT''R (ОТКРЫТЫЙ)
17
C_CAN ВЫСОКИЙ
5
DEF ACT''R F/B
18
C_CAN НИЗКИЙ
6
ВЛАЖНОСТЬ (ШИМ)
19
ЗАДЕРЖКА (+)
7
-
20
ILL-(РЕО)
8
IGN2
21
ионный сигнал
9
ЗАЗЕМЛЕНИЕ
22
ЧИСТЫЙ СИГНАЛ
10
-
23
ДИАГНОСТИКА ИОНИЗАТОРОВ
11
МОТОР ВЕНТИЛЯТОРА (+)
24
-
12
ПТ (ВОРОТА)
25
-
13
FET (СТОК F/B)
26
ДАТЧИК АМБ (+)
14
ISG-DC
27
-
15
IGN1
28
ДАТЧИК ИСПАРЕНИЯ (+)
16
БАТТ

Компоненты (2)

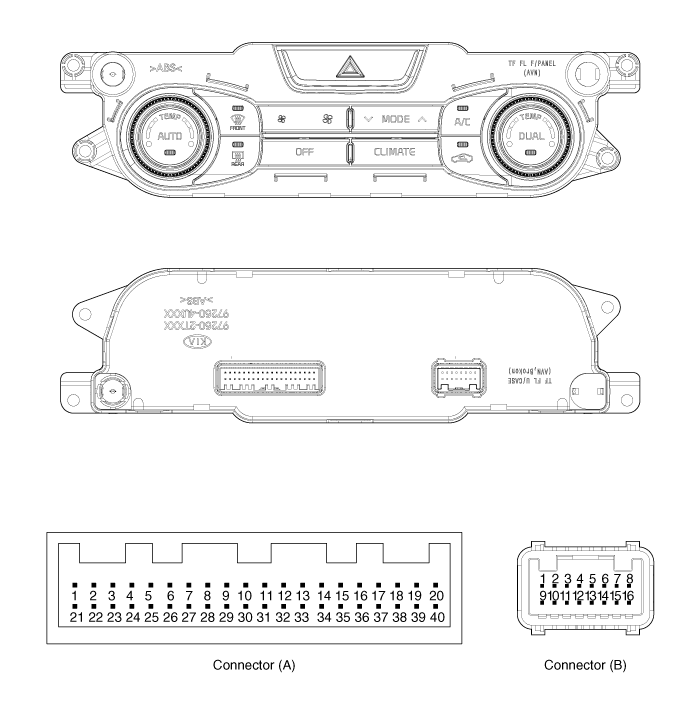

Панель управления (двойной контроллер кондиционера и обогревателя — B)

Назначение контакта разъема (2)
Соединитель
НОМЕР ПИН-кода
Функция
Соединитель
НОМЕР ПИН-кода
Функция
Соединитель (А)
1
БОЛЬ+(ХВОСТ)
Соединитель (А)
29
ЭКВ (+)
2
ЗАДАНИЕ ДАТЧИКА (+5 В)
30
ECV (-) (Земля)
3
СИГНАЛ ОПАСНОСТИ
31
ФОТОДАТЧИК (-) -ЛЕВЫЙ
4
-
32
ФОТОДАТЧИК (-) -ПРАВЫЙ
5
РЕЖИМ ACT''R (ВЕНТИЛЯЦИЯ)
33
HTD
6
РЕЖИМ ACT''R (DEF)
34
ЗАДНИЙ ПРОТИВОТУМАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ
7
РЕЖИМ ACT''R F/B
35
C-CAN
8
ВПУСК ACT''R (FRE)
36
-
9
ВПУСКНОЙ АКТИВ (REC)
37
PTC НА СИГНАЛЕ
10
ВПУСКНОЙ АКТИВ F/B
38
РЕЛЕ ПТК 2
11
TEMP ACT''R (COOL)-DIVER
39
РЕЛЕ ПТК 3
12
TEMP ACT''R (ТЕПЛО)-ДАЙВЕР
40
ЗАЗЕМЛЕНИЕ ДАТЧИКА
13
TEMP ACT'R F/B-DIVER
Соединитель (В)
1
ЗАЗЕМЛЕНИЕ
14
TEMP ACT''R (COOL)-ПАССАЖИР
2
-
15
TEMP ACT''R (ТЕПЛЫЙ)-ПАССАЖИРСКИЙ
3
DEF ACT''R (ЗАКРЫТО)
16
TEMP ACT''R F/B-PASSENGER
4
DEF ACT''R (ОТКРЫТЫЙ)
17
C_CAN ВЫСОКИЙ
5
DEF ACT''R F/B
18
C_CAN НИЗКИЙ
6
ВЛАЖНОСТЬ (ШИМ)
19
ЗАДЕРЖКА (+)
7
-
20
ILL-(РЕО)
8
IGN2
21
ионный сигнал
9
ЗАЗЕМЛЕНИЕ
22
ЧИСТЫЙ СИГНАЛ
10
-
23
ДИАГНОСТИКА ИОНИЗАТОРОВ
11
МОТОР ВЕНТИЛЯТОРА (+)
24
MM_CAN ВЫСОКИЙ
12
ПТ (ВОРОТА)
25
MM_CAN НИЗКИЙ
13
FET (СТОК F/B)
26
ДАТЧИК АМБ (+)
14
ISG-DC
27
-
15
IGN1
28
ДАТЧИК ИСПАРЕНИЯ (+)
16
БАТТ

Контроллер

...

Блок управления отопителем и кондиционером (сдвоенный) Процедуры ремонта
