Kia Optima Hybrid: Контроллер/блок управления отопителем и кондиционером (двойной) Процедуры ремонта

Kia Optima Hybrid (TF HEV) 2016-2020 Руководство по техническому обслуживанию / Отопление, вентиляция, кондиционирование воздуха / Контроллер / Блок управления отопителем и кондиционером (сдвоенный) Процедуры ремонта

Самодиагностика

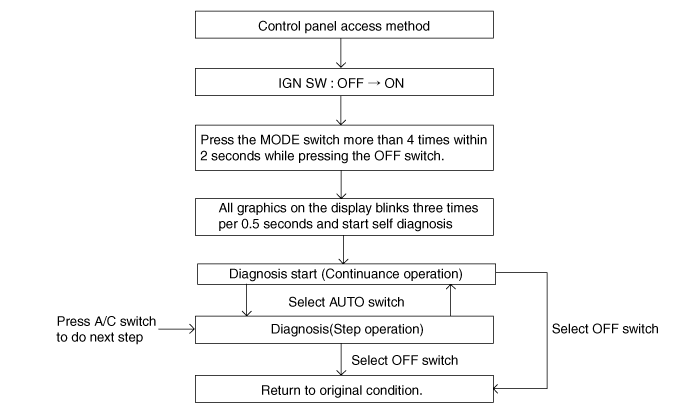

1.	Процесс самодиагностики

Как прочитать код самодиагностики

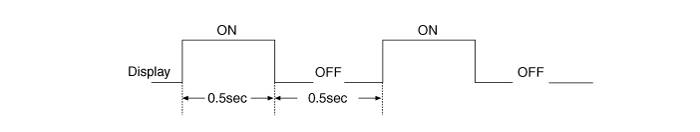

После того, как панель дисплея мигает три раза каждые 0,5 во-вторых, соответствующий код неисправности мигает при установленной температуре панели дисплея каждые 0,5 секунды и будут показывать две цифры. Коды отображается в числовом формате

Код неисправности

Отображать	Описание ошибки
00	Нормальный
11	Датчик в салоне разомкнут
12	Короткое замыкание внутриавтомобильного датчика
13	Датчик окружающей среды открыт
14	Короткое замыкание датчика окружающего воздуха
17	Датчик испарителя разомкнут
18	Датчик испарителя короткое замыкание
19	Потенциометр временной дверцы открыт/закорочен- Привод
20	Неисправность потенциометра временной дверцы - Привод
21	Потенциометр дверцы режима открыт/закорочен
22	Неисправность потенциометра дверцы режимов
23	Датчик автозапотевания открыт
24	Короткое замыкание датчика автозапотевания
25	Потенциометр впускной дверцы разомкнут
26	Короткое замыкание потенциометра впускной двери
32	Обрыв/короткое замыкание потенциометра временной двери - Пассажир
33	Неисправность потенциометра временной двери - пассажир
43	Потенциометр двери для предотвращения запотевания открыт/закорочен
44	Неисправность потенциометра двери для предотвращения запотевания
45	Ошибка сигнала APT CAN
47	Неисправность сигнала RPM CAN
48	Неисправность сигнала CAN скорости автомобиля
49	Неисправность сигнала CAN температуры охлаждающей жидкости двигателя
50	Неисправность генератора кластерных ионов
71	Ошибка ECV (обрыв)

Отображение кода неисправности

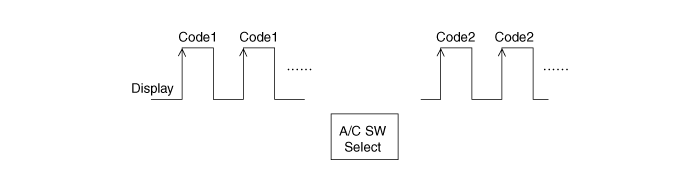

(1)	Непрерывная работа: Код DTC один.

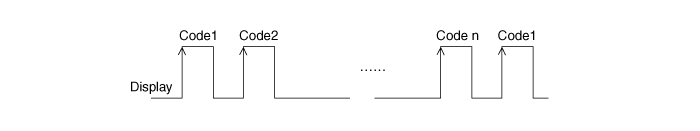

(2)	Непрерывная работа: Код DTC больше двух.

(3)

ШАГОВАЯ операция

А.	Нормальный код или один код неисправности аналогичен непрерывной работе.

Б.	Код DTC больше двух.

4.	Если во время проверки отображаются коды неисправностей, проверьте причины неисправности, обратившись к кодам неисправностей.

Отказоустойчивый

(1)	Датчик температуры в салоне: Контроль со значением 25°C(77°F)

(2)	Датчик температуры окружающей среды: контроль со значением 20°C (67°F)

(3)	Датчик температуры испарителя: контроль со значением -2°C (28,4°F)

(4)	Датчик температуры воды: контроль со значением -2°C (28,4°F) / расчет расчетного крутящего момента: 90°C (194°F)

(5)	Привод контроля температуры (потенциометр смешивания воздуха): Если установка температуры 17°C-24,5°C, зафиксируйте в положении максимального охлаждения. Если установка температуры 25°C-32°C, зафиксируйте в положении максимального нагрева.

(6)	Привод управления режимами (потенциометр направления): Зафиксируйте положение вентиляции при выборе режима вентиляции. Зафиксируйте положение разморозки, выбрав все, кроме режима вентиляции.

(7)	Привод управления впуском: Зафиксируйте свежую позицию при выборе свежего режима. Зафиксируйте положение рециркуляции при выборе режима рециркуляции.

Замена

•	Поддевая плоской отверткой, оберните ее защитную ленту и наклейте защитную ленту вокруг соответствующих частей, чтобы предотвратить повреждение.

•	Используйте инструмент для снятия пластиковой панели, чтобы удалить детали внутренней отделки, чтобы не повредить поверхность.

•	Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

•	Наденьте перчатки, чтобы защитить руки.

1.	С помощью отвертки или съемника снимите боковую крышку аварийной подушки (А).

2.	Ослабив крепежные винты, снимите нижнюю панель аварийного щитка (А).

3.	Отсоедините разъемы нижнего переключателя аварийной подушки (А).

4.	Отсоедините диагностический разъем (В) и защитную накладку под разъемом лампы (С). [левый]

5.	Отсоедините разъем кнопки пуска/остановки (D). [Правый]

6.	С помощью отвертки или съемника снимите декоративную накладку [RH] (A).

7.	Ослабив крепежные винты, снимите панель управления отопителем (А).

8.	Отсоедините разъемы (А) и шланг (В).

9.	Ослабив крепежные винты, снимите блок управления отопителем (А).

10.

Установка обратна снятию.

•	Убедитесь, что разъем подключен правильно.

•	Замените все поврежденные клипсы.

Блок управления отопителем и кондиционером (сдвоенный) Компоненты и расположение компонентов

Компоненты (1) Панель управления (двойной контроллер кондиционера и обогревателя - A) Функция штыря разъема (1) № КОНТАКТА разъема Функция № КОНТАКТА разъема Функция Разъем (A) 1ILL+ (TAIL) Разъем (A) 29ECV (+) 2SENSOR REF ...
