Kia Optima Hybrid: компоненты отопителя / блока отопителя и расположение компонентов

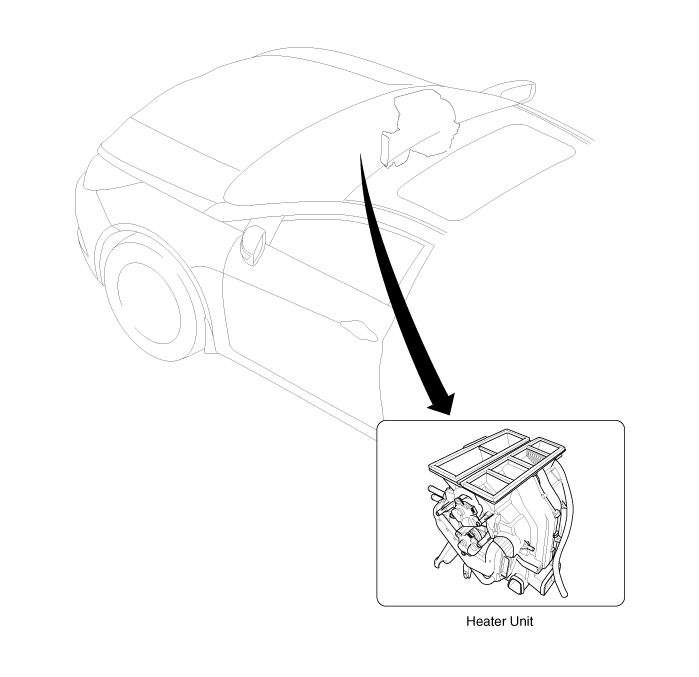

Расположение компонента

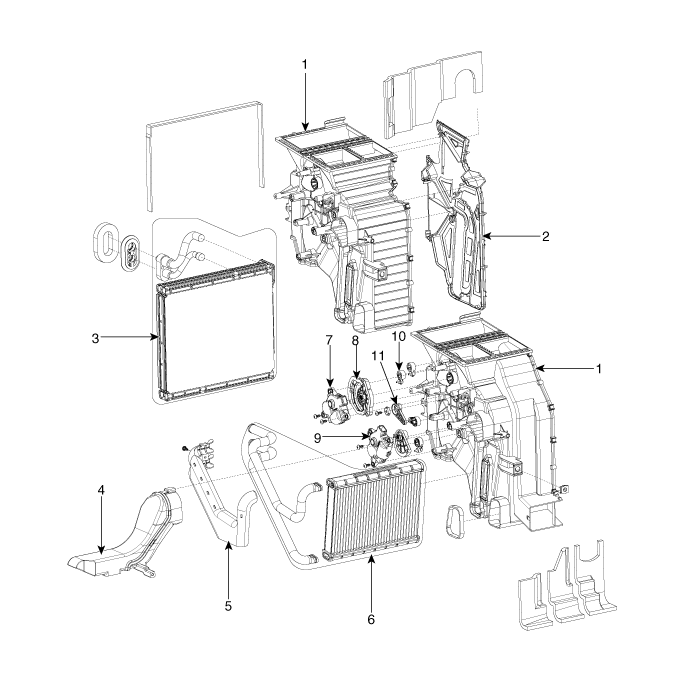

Компоненты

1. Корпус обогревателя (левый)
2. Сепаратор
3. Сердечник испарителя
4. Душевой канал
5. Крышка радиатора нагревателя
6. Сердцевина нагревателя
7. Активатор режима
8. Режим камеры
9. Датчик температуры
10. Ручка вентиляционной двери
11. Ручка двери пола

1. Корпус обогревателя (правый)
2. Датчик температуры (PA)
3. Рычаг временной дверцы
4. Датчик температуры испарителя
5. Слушающий Нижний Спелеолог
6. Сливной шланг
7. Сепаратор
8. Изолятор
9. Дверь контроля температуры
10. Дверь на этаже
11. Вентиляционная дверь
12. Дверь защиты

Обогреватель

...

Процедуры ремонта отопителя

Замена 1. Отсоедините отрицательную (-) клемму аккумуляторной батареи. 2. Соберите хладагент с помощью станции регенерации/рециркуляции/зарядки. 1) Не используйте одну и ту же станцию ​​восстановления/зарядки кондиционера...
