Kia Optima Hybrid: Процедуры ремонта отопителя/блока отопителя

Kia Optima Hybrid (TF HEV) 2016-2020 Руководство по техническому обслуживанию / Отопление, вентиляция, кондиционирование воздуха / Обогреватель / Процедуры ремонта отопителя

Замена
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Соберите хладагент с помощью станции регенерации/рециркуляции/зарядки.
1)
Не используйте ту же станцию ​​восстановления/зарядки кондиционера, что и обычные компрессоры с ременным приводом.
2)
Поскольку в электрическом компрессоре используется высокое напряжение, следует использовать масло PVE или POE с высоким удельным объемным сопротивлением.
3)
Если масло PVE или POE в системе смешивается с маслом PAG, то пробой диэлектрика из-за уменьшения объемного удельного сопротивления может произойти, и компрессор кондиционера может выйти из строя, компрессор кондиционера может не работа.
3.
Когда двигатель остынет, слейте охлаждающую жидкость двигателя из радиатора.
4.
Снимите крышку расширительного клапана (А).

5.
Снимите болты (А) и расширительный клапан (В) с сердцевины испарителя.
Момент затяжки :
7,8 ~ 11,7 Н·м (0,8 ~ 1,2 кгс·м, 5,7 ~ 8,6 фунт-фут)

Заглушите или закройте линии сразу после их отсоединения, чтобы избежать попадания влаги и пыли.
6.
Отсоедините впускной (C) и выпускной (D) шланги отопителя от блока отопителя.

Охлаждающая жидкость двигателя вытечет при отсоединении шлангов; слейте его в чистый поддон. Следите за тем, чтобы охлаждающая жидкость не пролилась на электрические части или окрашенные поверхности. Если пролилась охлаждающая жидкость, промойте ее немедленно.
7.
Снимите центральную консоль.
(См. группу BD — «Центральная консоль»)
8.
Снимите корпус рычага переключения передач в сборе.
(См. группу TR - «Рычаг переключения передач»)
9.
Снимите ручку рулевого управления и колонку.
(См. группу ST - «Рулевая колонка»)
10.
Ослабьте болты крепления поперечины капота (А).

11.
Снимите облицовку передней стойки и отсоедините разъем (А).

12.
Отсоедините разъем подушки безопасности (А).

13.
Снимите боковую отделку капота и отсоедините разъемы (А).

14.
Отсоедините разъем блока предохранителей (В).

15.
Ослабьте болты крепления блока отопителя и вентилятора.

16.

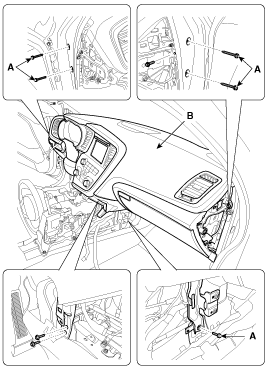

Ослабьте болты крепления поперечины капота (А), затем снимите защитную накладку и блок вентилятора отопителя (В).

17.
Отсоедините разъемы и снимите блок вентилятора отопителя (А) с подушки безопасности.

18.
Снимите блок вентилятора (А) с блока отопителя после ослабления винтов.

19.
Ослабьте крепежный винт и снимите крышку радиатора нагревателя (А).

20.
Отсоедините сердечник отопителя (А) от блока отопителя.

21.
Ослабьте крепежные винты и снимите нижний кожух нагревателя (А).

22.
Снимите сердцевину испарителя (А).

23.
Установка производится в порядке, обратном снятию. 25. Установка производится в порядке, обратном снятию, обратите внимание на следующие пункты:
–
Если вы устанавливаете новый испаритель, добавьте охлаждающее масло. (ПВЭ или ПОЭ МАСЛО)
–
Замените уплотнительные кольца новыми на каждом фитинге и нанесите тонким слоем охлаждающего масла перед их установкой. Обязательно используйте правильные уплотнительные кольца для R-134a, чтобы избежать утечки.
–
Сразу же после использования масла закройте емкость крышкой и закройте ее, чтобы избежать впитывания влаги.
–
Не проливайте охлаждающее масло на автомобиль; это может повредить краску; если масло хладагента попало на краску, промойте его выключить немедленно
–
Нанесите герметик на втулки.
–
Убедитесь, что нет утечки воздуха.
–
Зарядите систему и проверьте ее работоспособность.
–
Не меняйте местами впускной и выпускной шланги отопителя и надежно устанавливайте хомуты шлангов.
–
Заполните систему охлаждения охлаждающей жидкостью двигателя
