Kia Optima Hybrid (TF HEV) 2016-2020 Руководство по техническому обслуживанию / Кузов (внутри и снаружи) / Внешний вид / Процедуры ремонта капота

Замена
Замена узла капота
•
При снятии и установке капота необходим помощник.
•
Будьте осторожны, чтобы не повредить капот и кузов.
•
При снятии зажимов используйте съемник зажимов.
1.
С помощью отвертки слегка приподнимите зажимы (А) на обоих концах подъемника (В).

2.
Ослабив болты крепления петли капота (А), снимите панель капота (В).
Момент затяжки :
21,6~26,5 Н·м (2,2~2,7 кгс·м, 15,9~19,5 фунт-фут)

3.
Установка обратна снятию.
•
Убедитесь, что капот правильно запирается/разблокируется и открывается/закрывается.
•
Отрегулируйте выравнивание капота.
Замена изолятора капота
1.
Используя съемник зажимов, отсоедините зажимы и снимите изоляционную прокладку капота (А).
•
Будьте осторожны, чтобы не поцарапать панель капота.

2.
Установка обратна снятию.
•
Замените все поврежденные клипсы.

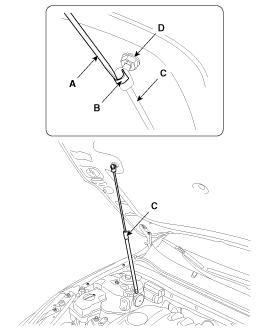

Замена подъемника капота
1.
С помощью отвертки (А) поднимите защелки (В) вверх. слегка на обоих концах подъемника (C), а затем снимите подъемник с кронштейн (D).

2.
Установка обратна снятию.
Замена уплотнения капота
1.
Отсоедините зажимы, затем снимите уплотнитель капота (А).
•
Будьте осторожны, чтобы не поцарапать уплотнитель капота.

2.
Установка обратна снятию.
•
Замените все поврежденные клипсы.
Замена уплотнителя капота
1.
Снимите уплотнитель капота (А).

2.
Установка обратна снятию.
Замена ручки открывания капота
1.
С помощью отвертки или съемника снимите ручку открывания капота (А).

2.
Установка обратна снятию.
•
Убедитесь, что трос замка капота правильно подсоединен.
•
Убедитесь, что капот правильно запирается/разблокируется и открывается/закрывается.
Замена замка капота
1.
Ослабив крепежные зажимы и болты, снимите верхнюю крышку радиатора (А).

2.
Отсоедините зажимы, затем снимите крышку замка капота (А).

3.
Снимите болты крепления замка капота (А).
Момент затяжки :
7,8 ~ 11,8 Н·м (0,8 ~ 1,2 кгс·м, 5,8 ~ 8,7 фунт-фут)

4.
Отсоедините трос замка капота (А) и снимите замок капота (В).

5.
Установка обратна снятию.
•
Убедитесь, что трос отпирания замка капота правильно подсоединен.
•
Убедитесь, что капот правильно запирается/разблокируется и открывается/закрывается.
•
Отрегулируйте выравнивание защелки.
Корректирование

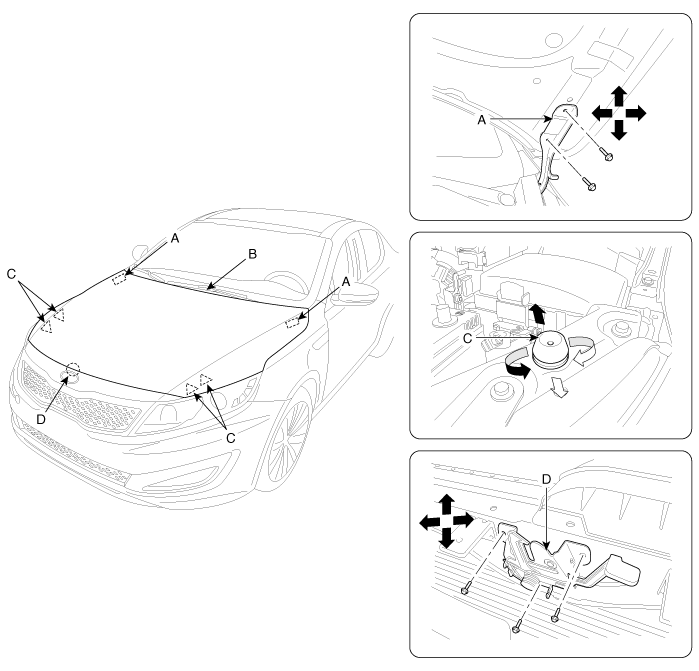

Отрегулировать капюшон
1.
Ослабив болт крепления петли (А), отрегулируйте капот (В), перемещая его вверх или вниз, вправо или влево.
2.
Отрегулируйте высоту капота, повернув амортизаторы капота (C).
3.
Ослабив болты крепления замка капота (D), отрегулируйте положение замка, перемещая его вверх или вниз, вправо или влево.
