Порядок ремонта крышки багажника

Замена

Замена узла крышки багажника

При снятии и установке крышки багажника необходим помощник. Наденьте перчатки, чтобы защитить руки от травм.

1. 1
   Ослабьте крепежные винты внутренней ручки (А) багажника.



2. 2
   Отсоедините зажимы, затем снимите обивку крышки багажника (А).



3. 3
   Отсоедините проводку (В) и разъемы.
4. 4
   Ослабив крепежные болты, снимите крышку багажника (А).

   Момент затяжки: 6,9~8,8 Н·м



5. 5
   Установка обратна снятию.

   Замените все поврежденные клипсы.

6. 6
   Снимите уплотнитель крышки багажника (А).

   Не наносите герметик на корпус.



7. 7
   Установка обратна снятию.

   Установите уплотнитель, выровняв его по линии галопа (B).

8. 8
   Снимите обивку крышки багажника.
9. 9
   Отсоедините разъем замка крышки багажника (А).
10. 10
    Отсоедините трос (В), затем ослабьте болты крепления узла защелки (С) и снимите его.

    Момент затяжки: 6,9~10,8 Н·м



11. 11
    Установка обратна снятию.

    Убедитесь, что крышка багажника правильно запирается/отпирается и открывается/закрывается.

Замена уплотнителя крышки багажника Замена защелки крышки багажника Замена задней панели крышки багажника

Поддевая плоской отверткой, оберните ее защитную ленту и наклейте защитную ленту вокруг соответствующих частей, чтобы предотвратить повреждение. Наденьте перчатки, чтобы защитить руки.

1. 1
   Снимите обивку крышки багажника.
2. 2
   Ослабив гайки крепления, отсоедините разъем заднего комбинированного фонаря (В).
3. 3
   Снимите задний комбинированный фонарь (А).



4. 4
   Ослабьте гайки крепления задней панели (А) крышки багажника.



5. 5
   С помощью отвертки или съемника снимите заднюю панель крышки багажника (А).



6. 6
   Установка обратна снятию.

   Замените все поврежденные клипсы.

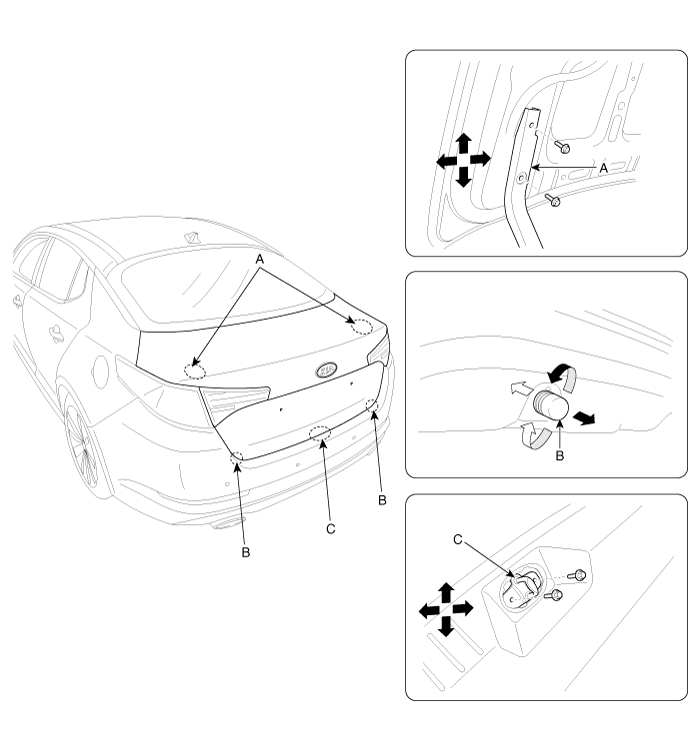

Корректирование

1. 1
   Ослабив болт крепления шарнира крышки багажника (А), отрегулируйте крышку багажника, перемещая ее вверх или вниз, вправо или влево.
2. 2
   Отрегулируйте высоту крышки багажника, поворачивая амортизаторы крышки багажника (B).
3. 3
   Ослабив болты крепления замка крышки багажника (C), отрегулируйте замок крышки багажника, перемещая его вверх или вниз, вправо или влево.
