Kia Optima Hybrid: Компоненты экстерьера/задней двери и расположение компонентов

Kia Optima Hybrid (TF HEV) 2016-2020 Руководство по техническому обслуживанию / Кузов (внутри и снаружи) / Внешний вид / Компоненты задней двери и расположение компонентов

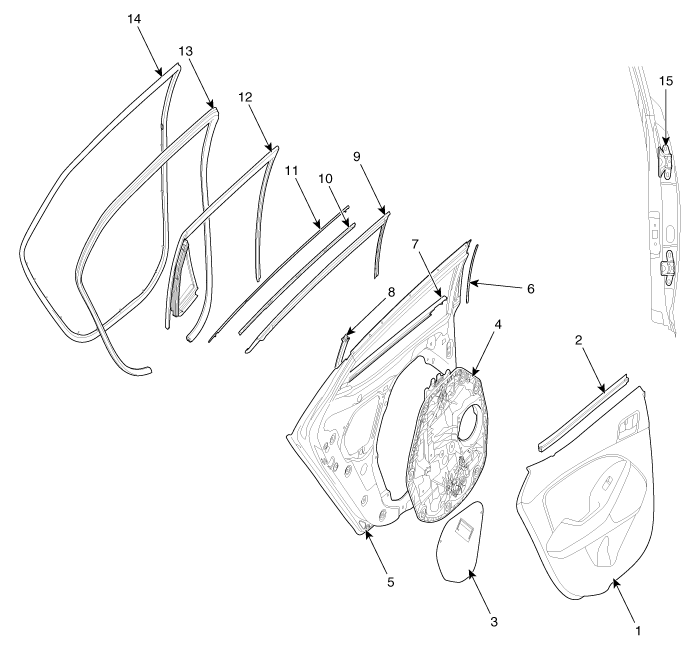

Компоненты

1. Обшивка задней двери
2. Ремень задней двери внутри уплотнителя
3. Уплотнитель обшивки задней двери
4. Модуль задней двери
5. Панель задней двери
6. Боковой молдинг задней двери
7. Наружный уплотнитель ремня задней двери.
8. Канал DIV задней двери
9. Верхний уплотнитель задней двери
10. Молдинг крепления наличника проема задней двери
11. Молдинг коробки задней двери
12. Опускное стекло задней двери и стационарное стекло задней двери
13. Боковой уплотнитель кузова задней двери
14. Боковой уплотнитель задней двери
15. Петля задней двери
