Kia Optima Hybrid: система впуска и выпуска / компоненты глушителя и расположение компонентов

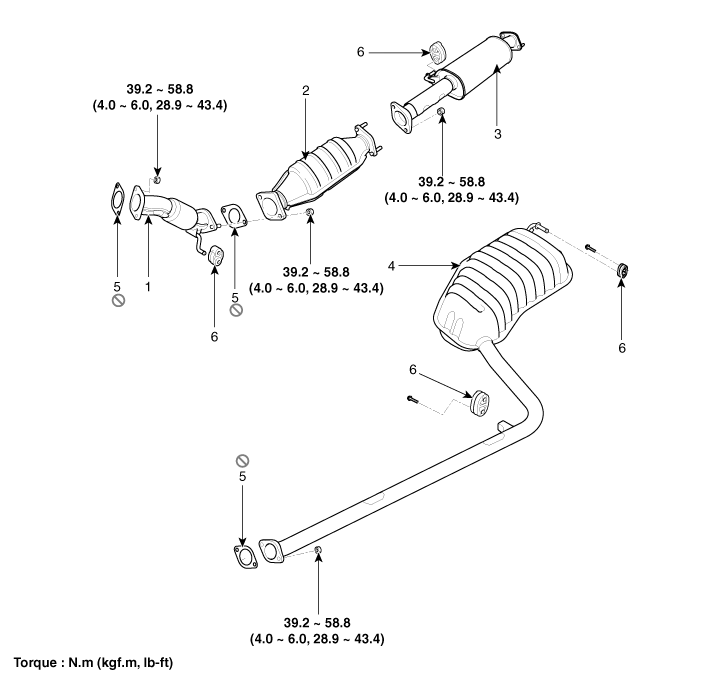

Компоненты

1. Передний глушитель
2. Катализатор
3. Центральный глушитель

4. Основной глушитель
5. Прокладка
6. Вешалка

Процедуры ремонта выпускного коллектора

Снятие и установка 1. Снимите кожух двигателя. 2. Отсоедините отрицательную клемму аккумуляторной батареи. Момент затяжки: 4,0 ~ 6,0 Н·м (0,4 ~ 0,6 кгс·м, 3,0 ~ 4,4 фунт-фут) 3. Отсоедините разъемы датчика кислорода...

Процедуры ремонта глушителя

Снятие и установка 1. Снимите передний глушитель (А). Момент затяжки: 39,2 ~ 58,8 Н·м (4,0 ~ 6,0 кгс·м, 28,9 ~ 43,4 фунт-фут) 2. Снимите каталитический нейтрализатор (A). Момент затяжки: 39,2 ~ 58,8 Нм...
