Kia Optima Hybrid: Процедуры ремонта стеклоподъемников / реле стеклоподъемников

Kia Optima Hybrid (TF HEV) 2016-2020 Руководство по техническому обслуживанию / Электрическая система кузова / Электрические стеклоподъемники / Процедуры ремонта реле стеклоподъемников

осмотр

Диагностика с помощью GDS

1.	Он сможет диагностировать дефекты стеклоподъемников с помощью GDS быстро. GDS может принудительно управлять приводом, входное/выходное значение контроль и самодиагностика.

2.	Выберите модель и «BCM».

3.	Выберите «SJB» для проверки.

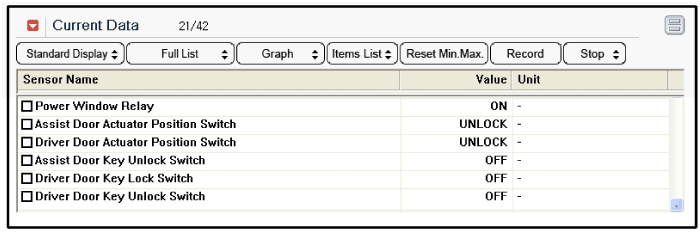

4.	Выберите «Текущие данные», если вы будете проверять текущие данные системы стеклоподъемников. Он обеспечивает состояние ввода/вывода SJB.

5.	Если вы будете принудительно проверять работу дверного замка с электроприводом, выберите «Проверка срабатывания».
