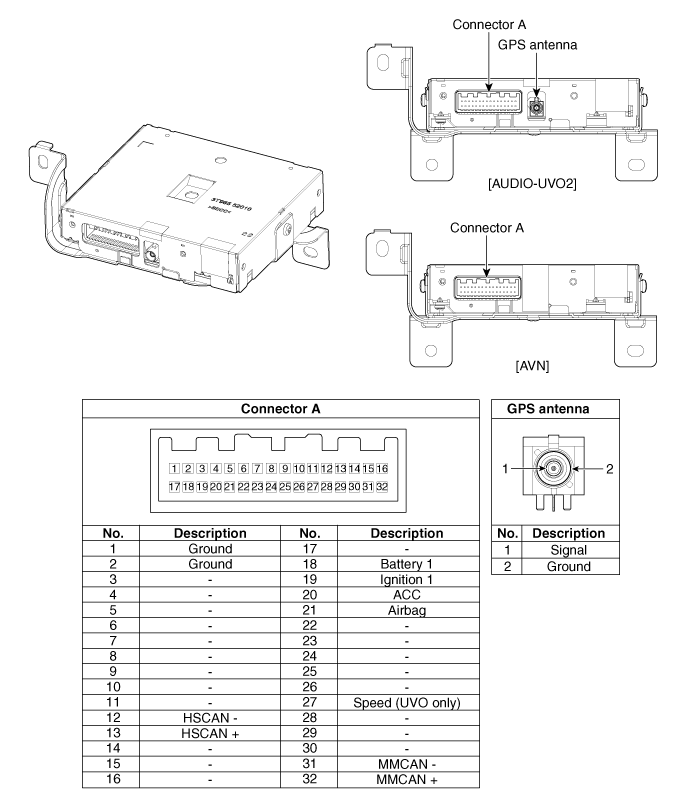

Kia Optima Hybrid: Система MTS / Блок телеметики (TMU) Компоненты и расположение компонентов
| Компонент |
|
Нет.
|
Имя контакта
|
Тип
|
От
|
К
|
Описание (спецификация проводки)
|
|
1
|
ЗАЗЕМЛЕНИЕ
|
Земля постоянного тока
|
ТМУ
|
Батарея
|
Подключен к заземлению аккумулятора
|
|
2
|
ЗАЗЕМЛЕНИЕ
|
Земля постоянного тока
|
ТМУ
|
Батарея
|
Подключен к заземлению аккумулятора
|
|
3
|
-
|
-
|
-
|
-
|
-
|
|
4
|
-
|
-
|
-
|
-
|
-
|
|
5
|
-
|
-
|
-
|
-
|
-
|
|
6
|
-
|
-
|
-
|
-
|
-
|
|
7
|
-
|
-
|
-
|
-
|
-
|
|
8
|
-
|
-
|
-
|
-
|
-
|
|
9
|
-
|
-
|
-
|
-
|
-
|
|
10
|
-
|
-
|
-
|
-
|
-
|
|
11
|
-
|
-
|
-
|
-
|
-
|
|
12
|
ГС МОЖЕТ (-)
|
Ввод/вывод данных
|
АВТОБУС
|
АВТОБУС
|
Низкий уровень высокоскоростной шины CAN
|
|
13
|
ГС МОЖЕТ (+)
|
Ввод/вывод данных
|
АВТОБУС
|
АВТОБУС
|
Высокоскоростная шина CAN, высокий уровень
|
|
14
|
-
|
-
|
-
|
-
|
-
|
|
15
|
-
|
-
|
-
|
-
|
-
|
|
16
|
-
|
-
|
-
|
-
|
-
|
|
17
|
-
|
-
|
-
|
-
|
-
|
|
18
|
Батарея +
|
Вход постоянного тока
|
Батарея
|
ТМУ
|
Вход уровня постоянного тока от батареи Подача питания на TMU
|
|
19
|
Зажигание 1
|
Ввод данных
|
Распределительная коробка
|
ТМУ
|
Состояние режима ключа автомобиля
|
|
20
|
АКК
|
Ввод данных
|
Распределительная коробка
|
ТМУ
|
Состояние режима ключа автомобиля
|
|
21
|
Воздушная подушка
|
Ввод данных
|
АКУ
|
ТМУ
|
Данные о состоянии подушек безопасности от ACU
|
|
22
|
-
|
-
|
-
|
-
|
-
|
|
23
|
-
|
-
|
-
|
-
|
-
|
|
24
|
-
|
-
|
-
|
-
|
-
|
|
25
|
-
|
-
|
-
|
-
|
-
|
|
26
|
-
|
-
|
-
|
-
|
-
|
|
27
|
Скорость
|
Ввод данных
|
-
|
ТМУ
|
Калибровка GPS (ТОЛЬКО UVO)
|
|
28
|
-
|
-
|
-
|
-
|
-
|
|
29
|
-
|
-
|
-
|
-
|
-
|
|
30
|
-
|
-
|
-
|
-
|
-
|
|
31
|
ММ МОЖЕТ (-)
|
Ввод/вывод данных
|
АВТОБУС
|
АВТОБУС
|
Низкая скорость шины CAN, низкий уровень
|
|
32
|
ММ МОЖЕТ (+)
|
Ввод/вывод данных
|
АВТОБУС
|
АВТОБУС
|
Низкая скорость шины CAN, высокий уровень
|
