Kia Optima Hybrid: Система МТС / Описание и работа

Kia Optima Hybrid (TF HEV) 2016-2020 Руководство по техническому обслуживанию / Электрическая система кузова / Система МТС / Описание и работа

Описание
Информационная система автомобиля — это телематический сервис, который обеспечивает комфортное и приятное вождение, обеспечивая безопасность, безопасность, и диагностическая информация о транспортном средстве, с возможностью использования вашего смартфон.
Термин «телематика» представляет собой сочетание телекоммуникационных и информатика. Телематическая система использует ассортимент коммуникационные устройства, установленные на транспортном средстве, для анализа различных транспортных средств и условия вождения, чтобы вождение было безопасным и удобным.
Основные характеристики
–
Целями телематической системы являются безопасность, диагностика, управление транспортным средством и поддержка вождения.
–
Электронные услуги через приложения для смартфонов
–
Обеспечивает двунаправленную связь между UVO2.0/AVN устройствами и смартфонами, а также между смартфонами и колл-центром. Ан аудио/AVN головное устройство предоставляется, и система поддерживает оба связь со смартфоном и независимая работа.

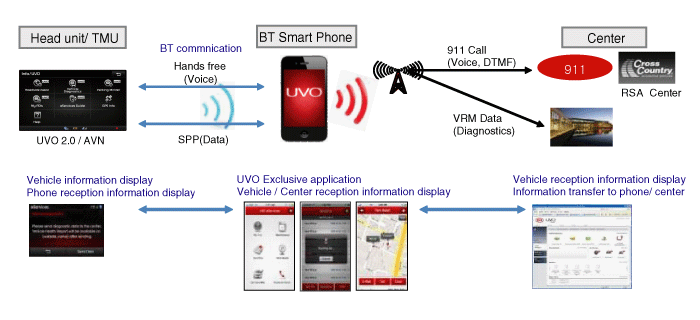

Блок-схема

? SPP (протокол последовательного порта): протокол для смартфона и данных

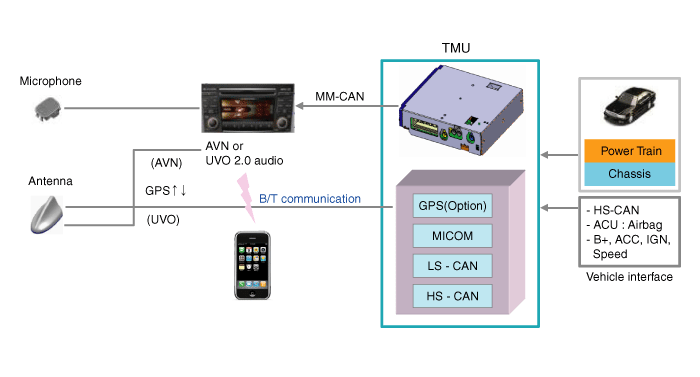

Компоненты автомобиля

Списки услуг
Нет.
наименование услуги
Описание
1
Помощь в уведомлении о сбоях
Служба экстренного вызова автоматически связывается с местным центром экстренного вызова при срабатывании подушки безопасности.
2
Помощь на дороге
Аварийно-диспетчерская служба автоматически связывается с центром обслуживания клиентов КМА, когда требуется буксировка и/или топливо.
3
Автоматическая диагностика
Система может автоматически обнаруживать сбои в контроллерах СТ и давать советы по устранению неполадок.
4
Диагностика автомобиля
Пользователь может выполнить диагностику автомобиля в любое время.
5
Запланированная диагностика
Система информирует пользователя о датах регулярных проверок и отправляет результаты проверок в сервисный центр.
6
Руководство по электронным услугам
Автоматическая система голосовых подсказок предоставляет пользователю информацию о различных функциях телематики.
7
Мои POI
Отправьте информацию о целевом пункте назначения со своего смартфона в систему. Целевые направления сохраняются на сайте www.myuvo.com.
8
парковщик
Используйте свой смартфон, чтобы найти, где вы припарковались.
9
MyUVO
Использовать ваш смартфон для проверки ваших моделей вождения, диагностики автомобиля результаты, история диагностики и история замены деталей на мобильном телефоне Веб-сайт.
10
Обслуживание
Используйте свой смартфон для управления графиком замены деталей на основе пробега.

Дилерский инженерный режим TMU
1.
Функция
–
Обновление TMU: обновите блок TMU, используя файл обновления.
–
Заводские настройки TMU: очистить настройки единиц измерения TMU и относительную информацию о TMU.
; Информация о зарегистрированном телефоне, статус активации, сброс пароля, 911 Установка по умолчанию (по умолчанию "ВЫКЛ"), История предупреждений, Мой список POI, Сервисные данные, диагностические данные, информация о вождении
–
Информация о версии TMU: Проверьте версию TMU.
2.
Доступ к инженерному режиму дилера в головном устройстве (скрытое меню) (в порядке, указанном ниже)
(1)
Тип аудио
а.
Нажмите кнопку НАСТРОЙКА.

б.
Щелкните экран аудио по порядку.
; Нажмите положение один раз> Нажмите положение один раз> Нажмите положение 5 раз

ЕСЛИ вы нажмете другую позицию, вы должны перейти на другой экран, а затем повторить попытку.
в.
Войдите в режим Dealer Eng Mode и проверьте версию TMUX.

д.
Нажмите кнопку «Обновление TMU» или «Заводские настройки» на головном устройстве.

•
Bin-файл TMU должен находиться в USB ROOT. (имя файла: KMA_TMU_install.inf)
(Имя файла TMU bin не должно быть изменено.)
•
Обновление TMU может занять около 15 минут.
•
Ничего не трогайте во время обновления TMU.
•
Если не удается обновить, пожалуйста, обновите снова.
(2)
Тип АВН
а.
Нажмите Информация/НАСТРОЙКА( ) ключ.

б.
Нажмите кнопку Информация/UVO.

в.
Коснитесь экрана AVN по порядку.
; Нажмите положение один раз> Нажмите положение один раз
> Нажмите положение один раз> Нажмите положение один раз
> Нажмите положение один раз> Нажмите положение один раз

ЕСЛИ вы нажмете другую позицию, вы должны перейти на другой экран, а затем повторить попытку.
д.
Войдите в режим Dealer Eng Mode и проверьте версию TMUX.

е.
Нажмите кнопку «Обновление TMU» или «Заводские настройки» на головном устройстве.

•
Bin-файл TMU должен находиться в USB ROOT.
•
Обновление TMU может занять около 15 минут.
•
Ничего не трогайте во время обновления TMU.
•
Если не удается обновить, пожалуйста, обновите снова.
Компоненты и расположение компонентов

Компоненты 1. Блок телематики (TMU)2. Антенна на крыше (GPS)3. Мультимедийный разъем4. Головное устройство АВН5. Микрофон (встроенный OHC) ...

Компоненты блока телематики (TMU) и расположение компонентов

Компонент Спецификация контактов разъема № Контакта Название ТипОтДоОписания (Спецификация проводки)1GNDDC GroundTMUBatteryConnected to Battery Ground2GNDDC GroundTMUBatteryConnected to battery Ground3-----4-----5-----6-----7---- -8-----9-----10-----11-----12HS...
