Kia Optima Hybrid: Система ГРМ / Компоненты цепи ГРМ и их расположение

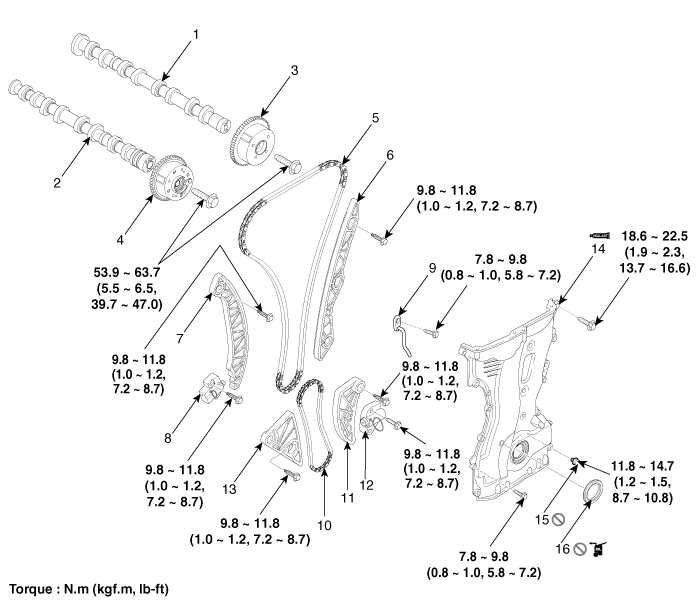

Компоненты

1. Впускной распредвал
2. Распредвал выпускных клапанов
3. Впускной CVVT в сборе
4. Выхлоп CVVT в сборе
5. Цепь ГРМ
6. Направляющая цепи ГРМ
7. Рычаг натяжителя цепи ГРМ.
8. Натяжитель цепи ГРМ.
9. Масляный жиклер цепи ГРМ
10. Цепь уравновешивающего вала
11. Рычаг натяжителя цепи уравновешивающего вала
12. Натяжитель цепи уравновешивающего вала
13. Направляющая цепи уравновешивающего вала
14. Крышка цепи ГРМ
15. Болт сервисного отверстия
16. Передний сальник коленчатого вала

Система синхронизации

...

Процедуры ремонта цепи ГРМ

Снятие     • Используйте накладки на крылья, чтобы не повредить окрашенные поверхности. • Во избежание повреждений осторожно отсоединяйте разъемы проводки, удерживая часть разъема. Промаркируйте всю проводку...
