Kia Sorento: Components - Cylinder Block - Engine Mechanical System - Kia Sorento XM 2011-2023 Service Manual Киа Соренто: Комплектация

XM второго поколения (2011-2023 гг.) / Kia Sorento XM 2011-2023 Руководство по ремонту / Механическая система двигателя / Цилиндрический блок / Компоненты

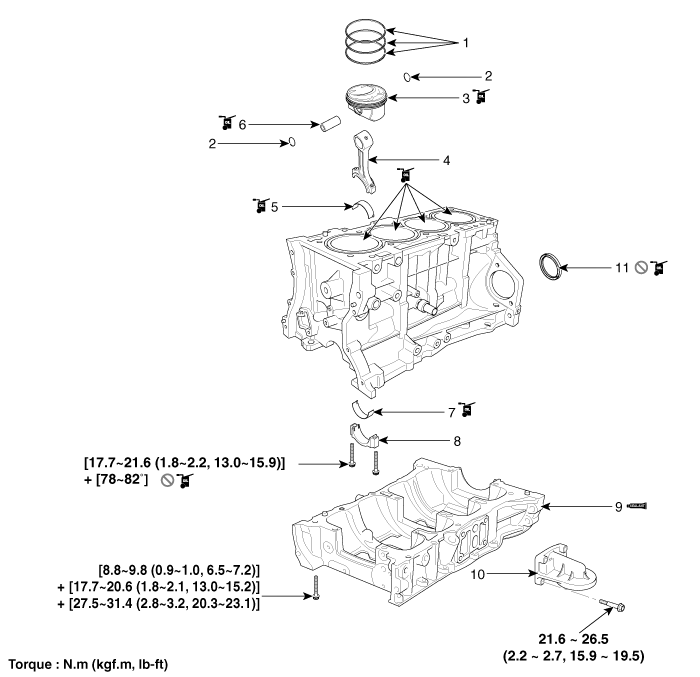

1. Поршневое кольцо
2. Стопорное кольцо
3. Поршень
4. Шатун
5. Верхний подшипник шатуна
6. Поршневой палец
7. Нижний подшипник шатуна
8. Крышка шатунного подшипника
9. Каркас лестницы
10. Кронштейн масляного фильтра
11. Задний сальник коленвала

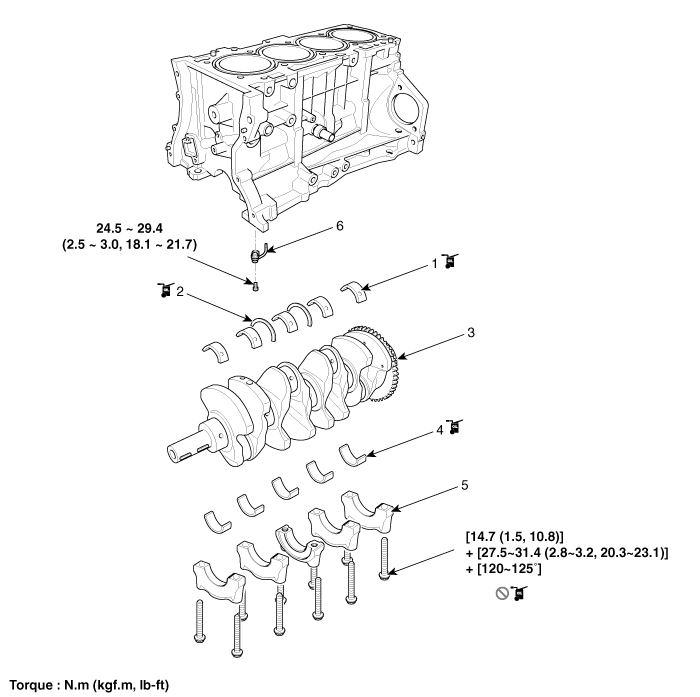

1. Верхний подшипник коленчатого вала
2. Упорный подшипник
3. Коленчатый вал
4. Нижний подшипник коленчатого вала
5. Крышка коренного подшипника
6. Масляная форсунка охлаждения поршня

Цилиндрический блок
...
Снятие и установка ведущего диска
1. Снимите автоматическую коробку передач. (См. Система автоматической коробки передач — «Автоматическая коробка передач») 2. Снимите приводной диск (...
