Задняя дверь vЗамена

Замена обшивки двери

1. 1
   Используя отвертку или съемник, снимите крышку треугольника (A).



2. 2
   С помощью отвертки снимите крышку внутренней ручки двери (В).
3. 3

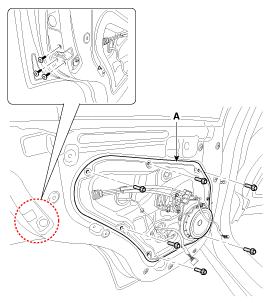

   Ослабьте крепежные винты и снимите обивку двери (А).



4. 4

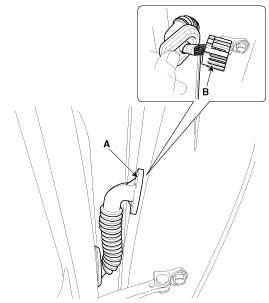

   Нажмите на крючок (B), отсоедините тросовую обойму внутренней ручки (A).



5. 5
   Нажмите на стопорный штифт (А), отсоедините разъем электрического стеклоподъемника (В).
6. 6
   Снимите обивку двери



7. 7
   Установите в порядке, обратном снятию.
8. 8
   Снимите обивку двери.
9. 9
   Ослабьте крепежные винты, затем снимите внутреннюю ручку (А).



10. 10
    Установите в порядке, обратном снятию.
11. 11
    Снимите следующие детали.

    А.	Обшивка двери

    Б.	Уплотнитель дверного ремня

    С.	Молдинг дверной дельты

12. 12
    Удалите отверстие для заглушки крепления стекла.
13. 13
    Осторожно отрегулируйте стекло (B), пока не увидите болты, затем ослабьте их. Отделите стекло от стеклоподъемника и осторожно потяните стекло выходит через оконную щель.

    Момент затяжки : 7,8~11,8 Н·м



14. 14
    Установка обратна снятию.

    А.	Сверните стекло вверх вниз, чтобы увидеть, свободно ли оно двигается без связывание

    Б.	При необходимости отрегулируйте положение стекла.

    С.	Убедитесь, что дверца запирается и открывается должным образом.

    Д.	Замените поврежденные клипсы

15. 15
    Снимите обивку двери.
16. 16
    Высверлите заклепки, чтобы снять динамик (B) с дверного модуля.
17. 17
    Отсоедините разъем динамика (А).



18. 18
    Установите в порядке, обратном снятию.
19. 19
    Снимите обивку двери.
20. 20
    Отсоедините разъем (А)
21. 21
    Открутив крепежные винты, снимите стеклоподъемник. двигатель (В).



22. 22
    Установите в порядке, обратном снятию.
23. 23

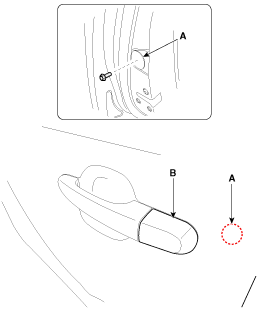

    Отсоедините крышку (А), ослабьте болт крепления.
24. 24
    Снимите крышку ручки (В).

    Момент затяжки : 7,8~11,8 Н·м



25. 25
    Снимите внешнюю ручку (А), сдвинув ее назад.



26. 26
    Установите в порядке, обратном снятию.
27. 27
    Снимите следующие детали.

    А.	Обшивка двери

    Б.

    Стекло

    С.	Внешняя ручка

28. 28
    Ослабьте крепежный винт (А).



29. 29
    Ослабьте крепежные болты и гайку, затем снимите задний швеллер. (А).

    Момент затяжки : 3,9~5,9 Н·м



30. 30
    Ослабьте болты крепления дверного модуля и винты крепления защелки.
31. 31
    Снимите дверной модуль (А)

    ---

    Момент затяжки : Болт: 7,8~11,8 Н·м Винт: 7,8~10,8 Н·м

    ---



32. 32
    Снимите монтажный зажим проводки (А) и прокладку (В).



33. 33
    Отсоедините колпачок (А).
34. 34

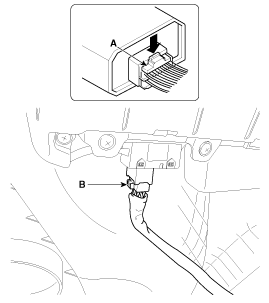

    Нажмите на крючок, отсоедините главный разъем проводки (B).
35. 35
    Снимите дверной модуль.



36. 36
    Установите в порядке, обратном снятию.
