Замена капота

Замена узла капота

1. 1
   С помощью отвертки слегка приподнимите зажимы гнезда (А) на оба конца подъемника (B).



2. 2
   Ослабив болты крепления петли капота (В), снимите капот в сборе (А).

   Момент затяжки : 21,6 ~ 26 Н·м



3. 3
   Установите в порядке, обратном снятию.

Замена изолятора капота

1. 1
   Используя съемник зажимов, отсоедините зажимы и снимите изолятор капота. подушка (А).



2. 2
   Установите в порядке, обратном снятию.
3. 3
   Отсоедините зажимы, затем снимите уплотнитель капота (А).



4. 4
   Установите в порядке, обратном снятию.
5. 5
   Снимите уплотнитель капота (А).



6. 6
   Установите в порядке, обратном снятию.
7. 7
   Используя торцевую головку (В), снимите ручку открывания капота (А).



8. 8
   Установите в порядке, обратном снятию.
9. 9

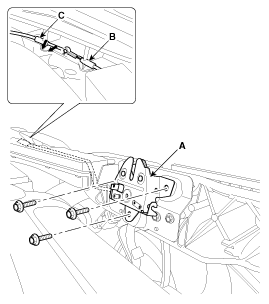

   Ослабьте болты крепления замка капота (А).
10. 10
    Отсоедините трос замка капота (В) и трос отпирания (С).

    Момент затяжки : 7,8~11,8 Н·м



11. 11
    Установите в порядке, обратном снятию.

Замена уплотнения капота Замена уплотнителя капота Замена ручки открывания замка капота Замена замка капота Замена подъемника капота

1. 1

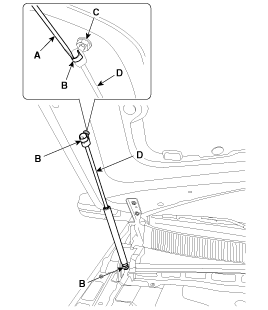

   С помощью отвертки (А) слегка приподнимите фиксатор гнезда (В). на обоих концах подъемника (D), а затем снимите подъемник с кронштейн (С).



2. 2
   Вставьте гнездо подъемника в кронштейн для установки.
