Замена задней заслонки

Замена обшивки задней двери

1. 1

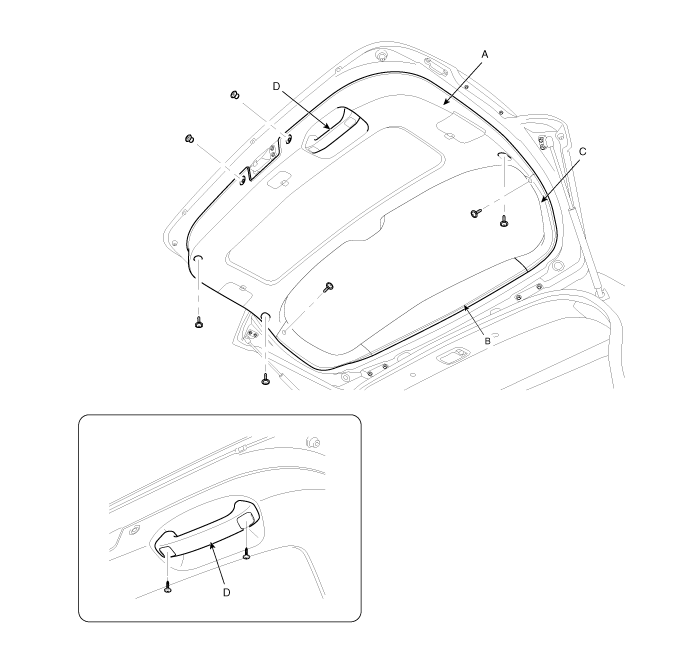

   С помощью отвертки или съемника снимите верхнюю облицовку (В).
2. 2
   Открутив крепежные винты, снимите боковую обшивку (С).
3. 3
   Вытащите крышки винтов, затем удалите винты, а затем снимите ручку (D).
4. 4
   Ослабив крепежные винты, снимите заднюю дверь. отделка (А).
5. 5
   Установка обратна снятию.



6. 6
   Снимите обшивку задней двери.
7. 7

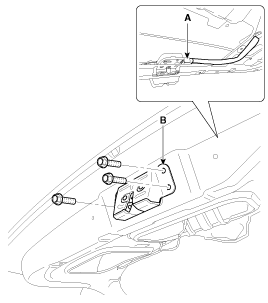

   Отсоедините разъем замка задней двери (А).
8. 8
   Ослабив крепежные болты, снимите защелку в сборе. (Б).

   Момент затяжки : 6,9~10,8 Н·м



9. 9
   Установка обратна снятию

Замена замка багажника Замена лифта задней двери

1. 1

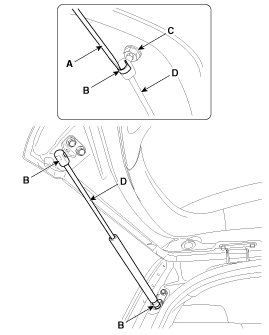

   С помощью отвертки (А) слегка приподнимите фиксатор гнезда (В). на обоих концах подъемника (D), а затем снимите подъемник с кронштейн (С).



2. 2
   Вставьте гнездо подъемника в кронштейн для установки.

Замена задней панели TailGate

1. 1
   Снимите обшивку задней двери.
2. 2
   Отсоедините разъем лампы номерного знака и разъем камеры заднего вида. (А).



3. 3
   Ослабьте гайки крепления задней панели задней двери (А).



4. 4
   Используя отвертку или съемник, снимите заднюю панель задней двери. (А).



5. 5
   Установите в порядке, обратном снятию.

Замена уплотнителя задней двери

1. 1
   Снимите уплотнитель задней двери (А).



2. 2
   Установите в порядке, обратном снятию.
