Замена передней двери

Замена обивки передней двери

1. 1

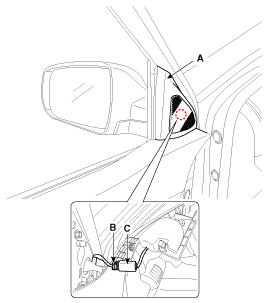

   Используя отвертку или съемник, снимите внутреннюю крышку квадранта. (А).
2. 2
   Нажмите на стопорный штифт (B), отсоедините разъем высокочастотного динамика. (С).



3. 3
   С помощью отвертки (В) снимите крышку ручки дверной ручки (А).



4. 4
   С помощью отвертки снимите крышку внутренней ручки двери (В).
5. 5
   Открутив крепежные винты, снимите обшивку двери. (А).



6. 6
   Нажмите на крючок (B), снимите внутреннюю рукоятку (A).



7. 7

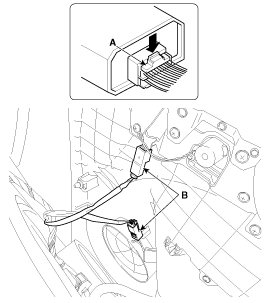

   Нажмите на стопорный штифт (А), отсоедините разъемы (В).



8. 8
   Нажмите на стопорный штифт, отсоедините разъемы (B).
9. 9
   Снимите обивку двери.



10. 10
    Установите в порядке, обратном снятию.
11. 11
    Снимите обивку двери.
12. 12
    Ослабив крепежные винты, снимите внутреннюю ручку. (А).



13. 13
    Установите в порядке, обратном снятию.
14. 14
    Снимите обивку передней двери.
15. 15
    Удалите отверстие для заглушки крепления стекла.
16. 16
    Осторожно отрегулируйте стекло (B), пока не увидите болты, затем ослабьте их. Отделите стекло от стеклоподъемника и осторожно потяните стекло выходит через оконную щель.

    Момент затяжки : 7,8~11,8 Н·м



17. 17
    Установите в порядке, обратном снятию.
18. 18
    Снимите обивку двери.
19. 19
    Высверлите заклепки, чтобы снять динамик (B) с дверного модуля.
20. 20
    Отсоедините разъем динамика (А).



21. 21
    Установите в порядке, обратном снятию.
22. 22
    Снимите обивку двери.
23. 23
    Отсоедините разъем (А), затем ослабьте крепежные винты.
24. 24
    Снимите электродвигатель стеклоподъемника (В).



25. 25
    Установите в порядке, обратном снятию.
26. 26
    Снимите следующие детали:

    А.	Обшивка передней двери

    Б.

    Стекло

    С.	Внешняя ручка

27. 27
    Ослабьте винт крепления основания внешней ручки (А).



28. 28
    Ослабьте болты крепления модуля.
29. 29
    Ослабив крепежные винты защелки, снимите модуль (А).

    ---

    Момент затяжки : Болт: 7,8~11,8 Н·м Винт: 7,8~10,8 Н·м

    ---



30. 30
    Нажмите на стопорный штифт (В), отсоедините разъем (А).
31. 31
    Отсоедините зажим (С).



32. 32
    Вытащите стопорный штифт (А), отсоедините главный разъем (В).



33. 33
    Установите в порядке, обратном снятию.
34. 34
    Снимите крышку, ослабьте болт крепления.
35. 35
    Снимите крышку внешней ручки (А).

    Момент затяжки : 7,8~11,8 Н·м



36. 36
    Снимите внешнюю ручку (А)



37. 37
    Установка обратна снятию.
