Kia Soul EV: AVN System / Компоненты головного устройства AVN и расположение компонентов
Kia Soul EV (PS EV) 2015-2020 Руководство по техническому обслуживанию
/
Электрическая система кузова
/
Система АВН
/ Компоненты головного устройства AVN и расположение компонентов
| Компоненты |

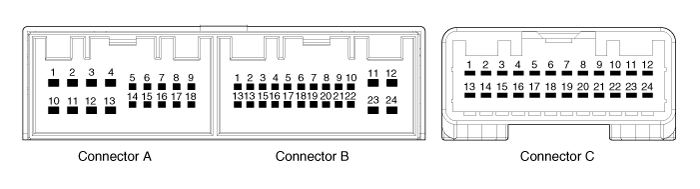

| Разъем головного устройства AVN (аудио/видео и навигация) |

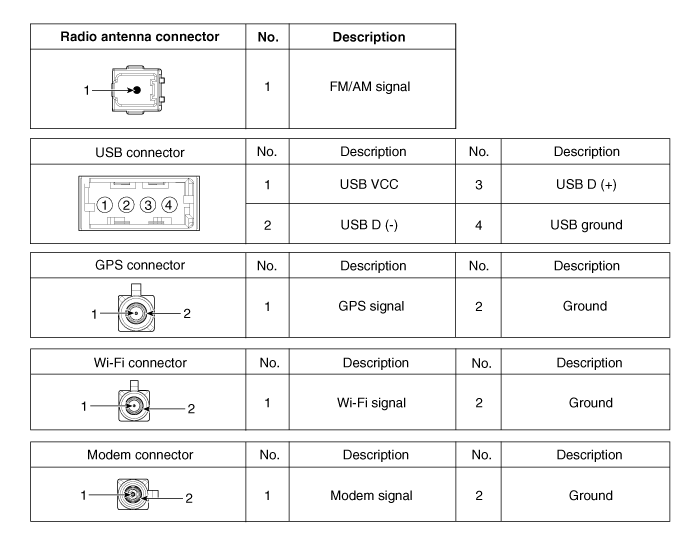

Информация о выводах разъема
|
Нет.
|
Соединитель А
|
Соединитель Б
|
Соединитель С
|
|
1
|
Задний левый динамик (+)
|
ММ CAN высокий
|
С МОЖЕТ (-)
|
|
2
|
Передний левый динамик (+)
|
-
|
С МОЖЕТ (+)
|
|
3
|
Передний правый динамик (+)
|
Стоянка
|
-
|
|
4
|
Задний правый динамик (+)
|
Ремокон руля
|
-
|
|
5
|
-
|
-
|
ОВС проснуться
|
|
6
|
-
|
МТС ключ
|
-
|
|
7
|
АЛЬТ Л
|
AUX-видео
|
-
|
|
8
|
Освещение (+)
|
AUX правый вход
|
-
|
|
9
|
позиция R
|
Вспомогательная земля
|
-
|
|
10
|
Задний левый динамик (-)
|
МИК (+)
|
-
|
|
11
|
Передний левый динамик (-)
|
Батарея (+)
|
Б МОЖЕТ (+)
|
|
12
|
Передний правый динамик (-)
|
Батарея (+)
|
Б МОЖЕТ (-)
|
|
13
|
Задний правый динамик (-)
|
ММ CAN низкий
|
-
|
|
14
|
Зажигание 3
|
Авто свет
|
Воздушная подушка
|
|
15
|
-
|
положение Р
|
-
|
|
16
|
Разблокировка двери
|
Скорость
|
-
|
|
17
|
Освещение (-)
|
Ремокон грунт
|
-
|
|
18
|
Выносная антенна
|
АКК
|
Дверь открыта
|
|
19
|
?
|
AUX-видео заземление
|
-
|
|
20
|
ДОПОЛНИТЕЛЬНОЕ ОБНАРУЖЕНИЕ
|
-
|
|
|
21
|
AUX левый вход
|
Земля
|
|
|
22
|
МИК (-)
|
Видео площадка
|
|
|
23
|
Земля
|
Видео вход камеры
|
|
|
24
|
Земля
|
Аккумулятор камеры (+)
|
Описание и работа
Описание
Ограничения навигационной системы
Состояние приема сигнала GPS
Когда частота спутника GPS принимается/передается в
прямые линии, прием может не работать, если скрыть устройства ...
Процедуры ремонта головного устройства AVN
Удаление
Наденьте перчатки, чтобы защитить руки.
•
Поддевая плоской отверткой, оберните ее
защитная лента и ап...
