Kia Soul EV: Процедуры ремонта системы AVN / головного устройства AVN

Kia Soul EV (PS EV) 2015-2020 Руководство по техническому обслуживанию / Электрическая система кузова / Система АВН / Процедуры ремонта головного устройства AVN

Удаление

Наденьте перчатки, чтобы защитить руки.

•	Поддевая плоской отверткой, оберните ее защитную ленту и наклейте защитную ленту вокруг соответствующих частей, чтобы предотвратить повреждение.

•	Используйте инструмент для снятия пластиковой панели, чтобы удалить детали внутренней отделки, чтобы не повредить поверхность.

•	Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

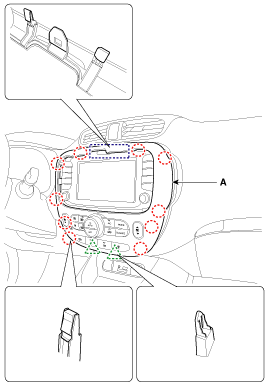

2.	Снимите центральную облицовочную панель (А) с подушки безопасности.

3.	Отсоедините разъемы (А) от центральной панели.

4.	Снимите головное устройство AVN (A) после ослабления крепежных винтов.

5.	Отсоедините разъемы (А) от головного устройства AVN.

Монтаж

1.	Подсоедините разъемы головного устройства AVN.

2.	Установите головное устройство AVN.

3.	Установите центральную лицевую панель.

Подсоедините отрицательную (-) клемму аккумуляторной батареи.

Убедитесь, что разъемы головного устройства AVN подключены правильно, а антенный кабель подключен правильно.

осмотр

Проверьте указанное значение разъемов головного устройства AVN в указанном состоянии.

Соединитель А

Нет.	Имя	Терминал Описание	Состояние	Указанное условие
А1	Задний левый динамик (+)	Громкоговоритель задний левый+	Требуется подключение к машине	Аналоговый выход
А2	Передний левый динамик (+)	Громкоговоритель спереди слева+	Требуется подключение к машине	Аналоговый выход
А3	Передний правый динамик (+)	Громкоговоритель спереди справа+	Требуется подключение к машине	Аналоговый выход
А4	Задний правый динамик (+)	Громкоговоритель задний правый+	Требуется подключение к машине	Аналоговый выход
А5	-	-	?	?
А6	-	-	?	?
А7	-	-	?	?
А8	Освещение (+)	Реостат от автомобиля +	Требуется подключение к машине	?
А9	фиксатор	фиксатор	Требуется подключение к машине	?
А10	Задний левый динамик (-)	Громкоговоритель задний левый-	Требуется подключение к машине	Аналоговый выход
А11	Передний левый динамик (-)	Громкоговоритель передний левый-	Требуется подключение к машине	Аналоговый выход
А12	Передний правый динамик (-)	Громкоговоритель передний правый-	Требуется подключение к машине	Аналоговый выход
А13	Задний правый динамик (-)	Громкоговоритель задний правый-	Требуется подключение к машине	Аналоговый выход
А14	-	-	?	?
А15	-	-	?	?
А16	-	-	?	?
А17	Освещение (-)	Реостат от автомобиля -	Требуется подключение к машине	?
А18	Выносная антенна	Удаленный источник питания для антенны	Акк на	9В ~ 18В

Соединитель Б

Нет.	Имя	Терминал Описание	Состояние	Указанное условие
Б1	ММ CAN высокий	MM_CAN_HIGH	Требуется подключение к машине	Связь с внешним усилителем
Би 2	-	-	-	-
Б3	Стоянка	ПАРКОВКА от автомобиля	-	-
В4	Ремокон руля	Пульт дистанционного управления на руль	Переключатель на рулевом колесе нажат	0,5 В ~ 3 В
В5	-	-	-	-
В6	МТС ключ	-	-	-
В7	AUX-видео	Вспомогательное видео	Требуется подключение к MultiJack	-
В8	AUX правый вход	AUX правый звуковой сигнал	Внешнее вспомогательное устройство воспроизводит звук (Во время использования разъема Aux)	Выводится сигнал, синхронизированный со звуком.
В9	Вспомогательная земля	Опорное заземление AUX	Требуется подключение к MultiJack	Ниже 1 Ом
В10	МИК (+)	Bluetooth микрофон +	Введите голосовой сигнал через микрофон	Форма сигнала, синхронизированная с голосовыми данными через микрофон
B11	Батарея (+)	Батарея	Всегда	11 ~ 14 В
В12	Батарея (+)	Батарея	Всегда	11 ~ 14 В
Б13	ММ CAN низкий	MM_CAN_LOW	Требуется подключение к машине	Связь с внешним усилителем
B14	Авто свет	АВТОСВЕТ от автомобиля	-	-
В15	положение Р	P-ПОЛОЖЕНИЕ от автомобиля	-	-
Б16	Скорость	Сигнал датчика скорости	Включение двигателя (IGN), автомобиль движется медленно	прибл. Генерация импульсов уровня 5 В
Б17	Ремокон грунт	Пульт дистанционного управления на руле GND	Всегда	Ниже 1 Ом
Б18	АКК	Аксессуар	Включение двигателя (ACC)	11 ~ 14 В
Б19	AUX-видео заземление	ВСПОМОГАТЕЛЬНОЕ Видео ЗАЗЕМЛЕНИЕ	Всегда	Ниже 1 Ом
Б20	ДОПОЛНИТЕЛЬНОЕ ОБНАРУЖЕНИЕ	Обнаружение входного сигнала AUX	Вспомогательное устройство вставлено	0 В (низкий) > 5 В (высокий)
Б21	AUX левый вход	AUX Левый звуковой сигнал	Внешнее вспомогательное устройство воспроизводит звук (Во время использования разъема Aux)	Выводится сигнал, синхронизированный со звуком.
Б22	МИК (-)	Bluetooth микрофон-	Введите голосовой сигнал через микрофон	Форма сигнала, синхронизированная с голосовыми данными через микрофон
Б23	Земля	Земля	Всегда	Ниже 1 Ом
Б24	Земля	Земля	Всегда	Ниже 1 Ом

Соединитель С

Нет.	Имя	Терминал Описание	Состояние	Указанное условие
С1	С МОЖЕТ (-)	ШАССИ_CAN_LOW	Требуется подключение к машине	-
С2	С МОЖЕТ (+)	ШАССИ_CAN_HIGH	Требуется подключение к машине	-
С3	-	-	-	-
С4	-	-	-	-
С5	ОВС проснуться	-	-	-
С6	-	-	-	-
С7	-	-	-	-
С8	-	-	-	-
С9	-	-	-	-
С10	-	-	-	-
С11	Б МОЖЕТ (+)	ТЕЛО_CAN_HIGH	Требуется подключение к машине	-
С12	Б МОЖЕТ (-)	BODY_CAN_LOW	Требуется подключение к машине	-
С13	-	-	-	-
С14	Воздушная подушка	ПОДУШКА БЕЗОПАСНОСТИ от автомобиля	-	-
С15	-	-
