Kia Soul EV: индикаторы и датчики / Компоненты и расположение компонентов

Kia Soul EV (PS EV) 2015-2020 Руководство по техническому обслуживанию / Электрическая система кузова / Индикаторы и датчики / Компоненты и расположение компонентов

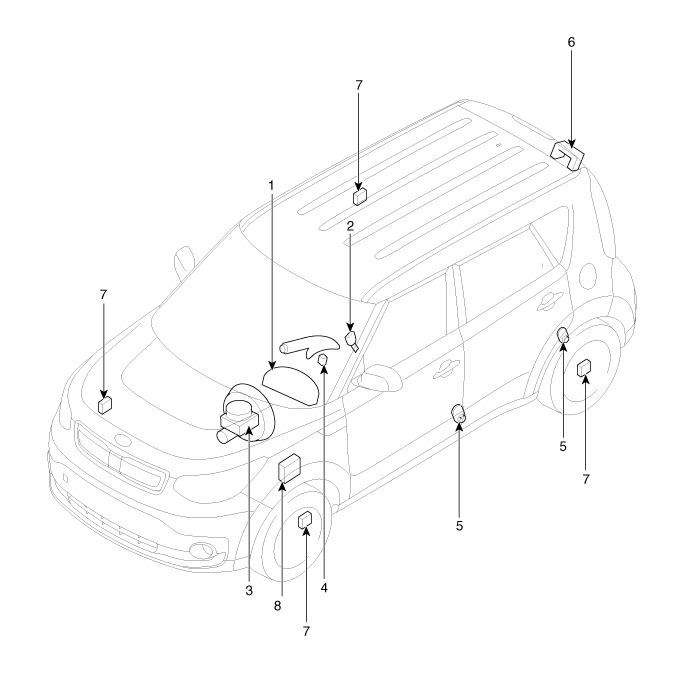

Расположение компонента

1. Сборка кластера
2. Выключатель ремня безопасности
3. Датчик уровня тормозной жидкости.
4. Выключатель стояночного тормоза
5. Дверной выключатель
6. Переключатель крышки багажника
7. Датчик скорости колеса
8. ЭБУ АБС

Индикаторы и датчики
...
Компоненты комбинации приборов и расположение компонентов
Компоненты Информация о выводах разъема № Описание № Описание 1 Сигнал заземления 3 (заземление питания) 21 Вход выключателя отключения (-) 2 Выход освещения (-) 22 Вход выключателя отключения 1 (+) (кнопка отключения) 3 Переключатель реостата ...
