Kia Soul EV: Индикаторы и датчики / Компоненты комбинации приборов и расположение компонентов
Kia Soul EV (PS EV) 2015-2020 Руководство по техническому обслуживанию
/
Электрическая система кузова
/
Индикаторы и датчики
/ Компоненты комбинации приборов и расположение компонентов
| Компоненты |

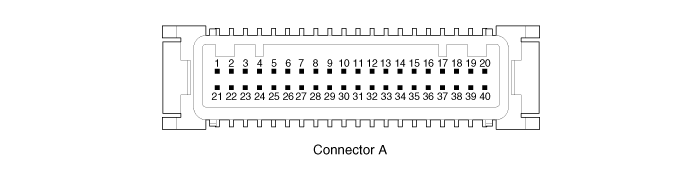

Информация о выводах разъема
|
Нет.
|
Описание
|
Нет.
|
Описание
|
|
1
|
Сигнал заземления 3 (заземление питания)
|
21
|
Вход выключателя отключения (-)
|
|
2
|
Мощность освещения (-)
|
22
|
Выключатель отключения 1 (+) вход
(кнопка поездки) |
|
3
|
Вход реостатного переключателя вниз
|
23
|
Выключатель отключения 2 (+) вход
(Кнопка круиза) |
|
4
|
Вход включения реостата
|
24
|
-
|
|
5
|
Выход с фиксатором (+)
|
25
|
-
|
|
6
|
Выход P (+) (А/Т)
|
26
|
Вход низкого уровня омывателя (-)
|
|
7
|
Выход R (+) (А/Т)
|
27
|
-
|
|
8
|
Выход N (+) (А/Т)
|
28
|
Вход индикатора обогреваемого колеса
|
|
9
|
Выход D (+) (А/Т)
|
29
|
М CAN низкий
|
|
10
|
Выход S (+) (А/Т)
|
30
|
М CAN высокий
|
|
11
|
ALT левый выход
|
31
|
-
|
|
12
|
-
|
32
|
C CAN высокий
|
|
13
|
-
|
33
|
C CAN низкий уровень
|
|
14
|
-
|
34
|
-
|
|
15
|
Вход подушки безопасности (+)
|
35
|
-
|
|
16
|
-
|
36
|
-
|
|
17
|
-
|
37
|
Сигнал заземления 1
|
|
18
|
Выход скорости (выход 4P)
|
38
|
-
|
|
19
|
IGN 3
|
39
|
IGN 1
|
|
20
|
Вход заднего фонаря
(Подсветка (+)) |
40
|
Батарея (+)
|
Компоненты и расположение компонентов
Расположение компонента
1. Сборка кластера2. Выключатель ремня безопасности3. Сигнализатор уровня тормозной жидкости4. Выключатель стояночного тормоза5. Дверной выключатель6. Переключатель двери багажника7. Датчик скорости колеса8. ЭБУ АБС
...
Схема комбинации приборов
Принципиальная электрическая схема
...
