Kia Soul EV: индикаторы и приборы / Описание и работа комбинации приборов

Kia Soul EV (PS EV) 2015-2020 Руководство по техническому обслуживанию / Электрическая система кузова / Индикаторы и датчики / Описание и работа комбинации приборов

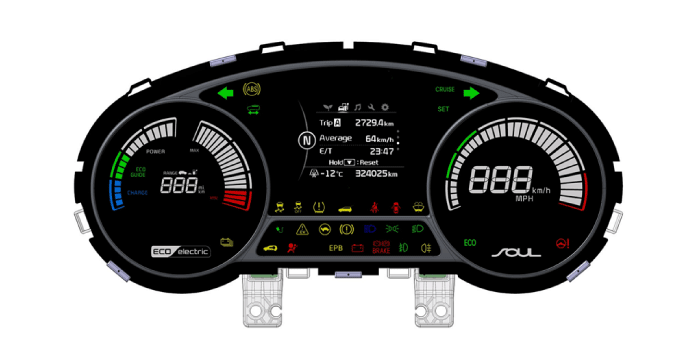

Описание
Миан Особенности
1.
Датчик мощности и заряда

(1)
Он отображает степень экономичного вождения, определяя статус действия водителя в зависимости от режима движения транспортного средства условия (например, требуемая мощность, эффективность системы и зарядка).
(2)
Это приводит к экономичному вождению, информируя водителя об оптимальных условиях вождения в зависимости от состояния автомобиля.
(3)
Он показывает, что руководство ECO и сегмент мощности будут работать. во время движения, а также указывает на состояние рекуперативного торможения когда указана зона зарядки во время вождения.
2.
Датчик SOC (состояние заряда)

(1)
Он отображает количество заряда высоковольтной батареи.
(2)
Он отображает заряженное количество SOC, полученное от модуля BMS, на цифровом индикаторе в комбинации приборов (следующим образом).
Отображать
Увеличивать (%)
Снижаться (%)
Сег0
0
0
Сегмент 1
5
3
сегмент 2
10
8
Сегмент 3
15
13
Сегмент 4
20
18
Сегмент 5
25
23
Сегмент 6
30
28
сегмент 7
35
33
Сегмент 8
40
38
Сегмент 9
45
43
Сегмент 10
50
48
Сегмент 11
55
53
Сегмент 12
60
58
Сегмент 13
65
63
Сегмент 14
70
68
Сегмент 15
75
73
Сегмент 16
80
78
Сегмент 17
85
83
Сегмент 18
90
88

3.

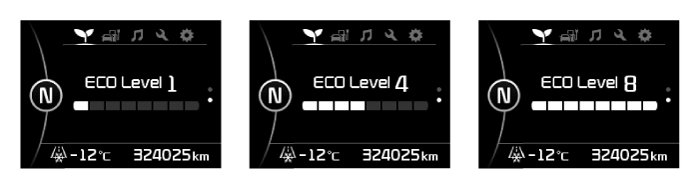

Дисплей уровня ECO

(1)
Он отображает степень экономичного вождения водителя через уровень ECO.
(2)
Он отображает уровень ECO на OLED-дисплее с шагов 1 по 8.
4.

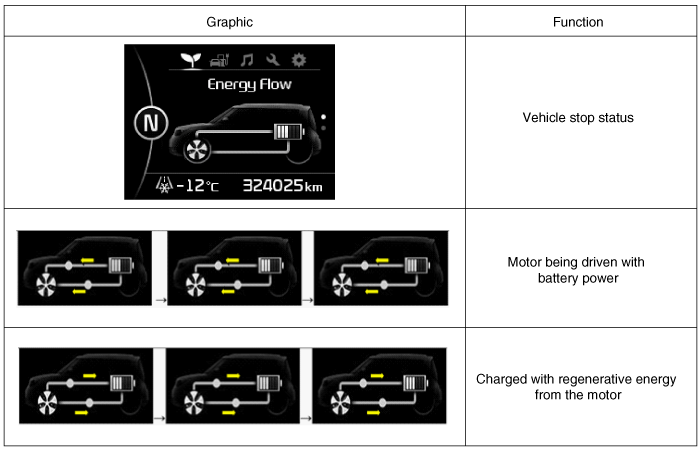

Поток энергии

(1)
Он отображает графически поток энергии транспортного средства EV, чтобы информировать водителя о транспортном средстве.
(2)
Это приводит к экономичному вождению, показывая диаграмму потока энергии с помощью интуитивно понятных изображений.
(3)
Он графически отображает три состояния потока энергии электромобиля.
(4)
Модуль VCU получает сигналы режима работы CAN для реализации любой соответствующей анимации.
5.
Другие индикаторы и сигнальные лампы
Статус между модулями передачи C-CAN, работающими показаны различные контрольные и сигнальные лампы на панели PS EV. Ссылаясь на следующие описания, любая контрольная точка или операционная точка может быть идентифицирована в случае неработоспособности соответствующих функция.
