Kia Soul EV: Процедуры ремонта теплового насоса/внешнего конденсатора

Kia Soul EV (PS EV) 2015-2020 Руководство по техническому обслуживанию / Отопление, вентиляция, кондиционирование воздуха / Тепловой насос / Процедуры ремонта внешнего конденсатора

Замена

•	Обязательно прочтите и соблюдайте «Общую информацию по технике безопасности». и осторожность» перед выполнением любых работ, связанных с высоким напряжением. система. Несоблюдение инструкций по технике безопасности может привести к серьезным электрические травмы.

•	Перед выполнением любых работ обязательно отключите высокое напряжение. связанных с системой высокого напряжения (см. «Отключение высокого напряжения Процедура"). Несоблюдение инструкций по технике безопасности может привести к серьезные электротравмы.

•	Наденьте перчатки, чтобы защитить руки.

•	Поддевая плоской отверткой, оберните ее защитную ленту и наклейте защитную ленту вокруг соответствующих частей, чтобы предотвратить повреждение.

•	Используйте инструмент для снятия пластиковой панели, чтобы удалить детали внутренней отделки, чтобы не повредить поверхность.

•	Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

Соберите хладагент с помощью станции регенерации/рециркуляции/зарядки.

•	Не используйте ту же станцию восстановления/зарядки кондиционера, что и обычные компрессоры с ременным приводом.

•	Поскольку в электрическом компрессоре используется высокое напряжение, следует использовать масло POE с высоким удельным сопротивлением.

•	Если масло PAG смешивается с маслом POE системы, диэлектрические пробой может произойти из-за уменьшения объемного сопротивления и компрессор может не работать.

2.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

3.	Отключите цепь высокого напряжения. (См. Аккумуляторная система электромобиля — «Процедура отключения при высоком напряжении»)

4.	Снимите кожух переднего бампера. (См. Кузов — «Крышка переднего бампера»)

5.	Снимите датчик температуры окружающей среды. (См. раздел «Отопление, вентиляция, кондиционирование воздуха» — «Датчик температуры окружающего воздуха»)

6.	Снимите датчик температуры хладагента №1. (См. раздел «Отопление, вентиляция, кондиционирование воздуха» — «Датчик температуры хладагента № 1»).

Отсоедините линию хладагента (А) после ослабления крепежных гаек.

•	Немедленно закройте открытые фитинги, чтобы предотвратить попадание влаги или грязи в систему.

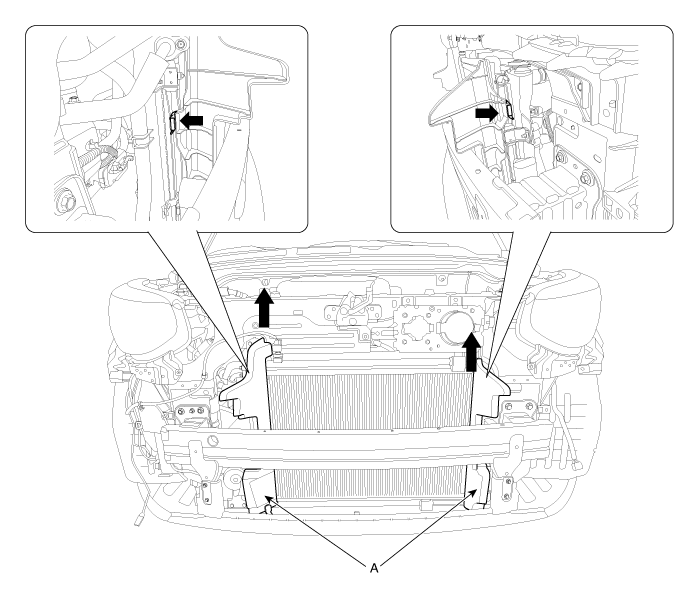

8.	Вытащите боковые воздуховоды (А), нажав на крючок замка в направлении, указанном стрелкой.

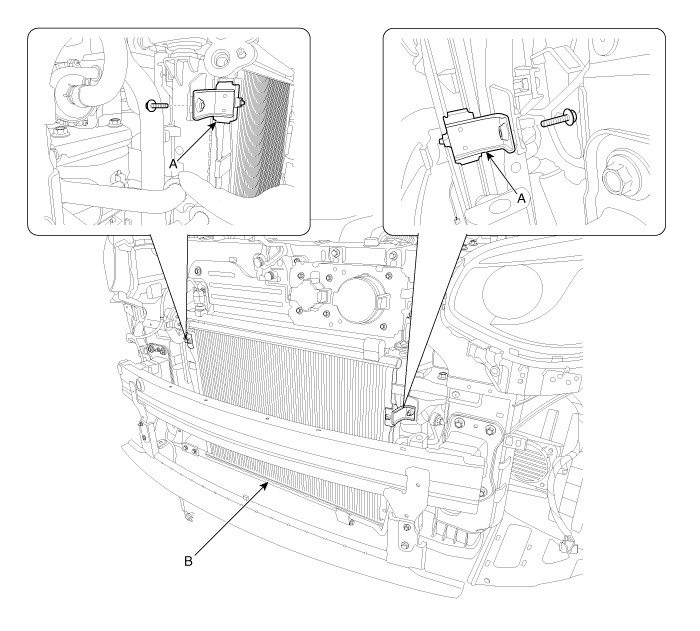

9.	Отделите внешний конденсатор (В) от радиатора, ослабив болты (А).

10.

Снимите внешний конденсатор (А) в направлении стрелка. Так как электрический компрессор использует высокое напряжение, масло POE с высоким следует использовать сопротивление.

•	Не используйте ту же станцию восстановления/зарядки кондиционера, что и обычные компрессоры с ременным приводом.

•	Если масло PAG смешивается с маслом POE системы, диэлектрические пробой может произойти из-за уменьшения объемного сопротивления и компрессор может не работать.

•	Если масло PAG смешивается с маслом POE системы, диэлектрические пробой может произойти из-за уменьшения объемного сопротивления и компрессор может не работать.

•	Если вы устанавливаете новый конденсатор, добавьте охлаждающее масло (POE OIL).

•	Замените уплотнительные кольца новыми на каждом фитинге и нанесите тонким слоем охлаждающего масла перед их установкой. Обязательно используйте правильные уплотнительные кольца для R-134a, чтобы избежать утечки.

•	Будьте осторожны, чтобы не повредить радиатор и ребра конденсатора при установке конденсатора.

•	Убедитесь, что нижние опорные подушки конденсатора надежно закреплены в отверстиях.

•	Зарядите систему и проверьте ее работоспособность.

Описание и работа внешнего конденсатора

Описание Конденсирует хладагент высокой температуры и высокого давления в режиме кондиционирования (такая же роль, как у конденсатора в обычной системе). Испаряет низкотемпературный хладагент низкого давления в режиме нагрева...

Компоненты чиллера и расположение компонентов

Расположение компонентов 1. Чиллер ...
