Подвесная система

Схематические диаграммы

Место в руководстве: Подвесная система
Общая информация — 17Обслуживание — 17Карданный вал и ось — 15Подвесная система — 36Рулевая система — 24Сдержанность — 48Тормозная система — 37Кузов (внутри и снаружи) — 207Электрическая система кузова — 203Отопление, вентиляция, кондиционирование воздуха — 80Аккумуляторная система электромобиля — 115
~1мин чтения

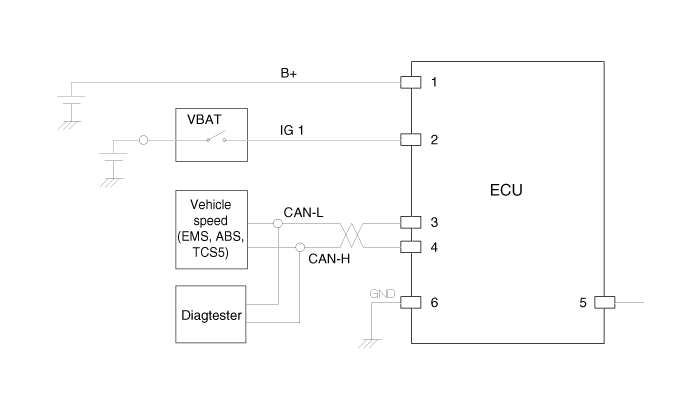

Принципиальная электрическая схема

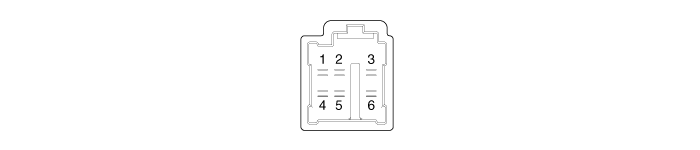

Соединитель Хамесса

Пин № Описание
1 БАТТ+
2 IG_ON
3 МОГУ ЛИ Я
4 CAN_H
5 Северная Каролина
6 ЗАЗЕМЛЕНИЕ
