Kia Stinger: адаптивная система переднего освещения (AFS) / блок адаптивной системы переднего освещения (AFS)

Kia Stinger CK 2018-2023 Руководство по ремонту / Электрическая система кузова / Адаптивная система переднего освещения (AFS) / Блок адаптивной системы переднего освещения (AFS)

Компоненты и расположение компонентов

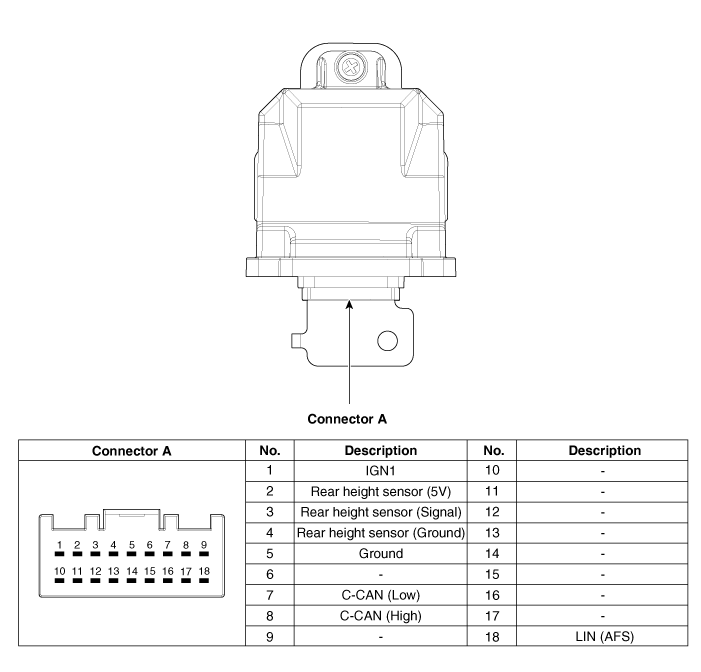

Компоненты

Принципиальные диаграммы

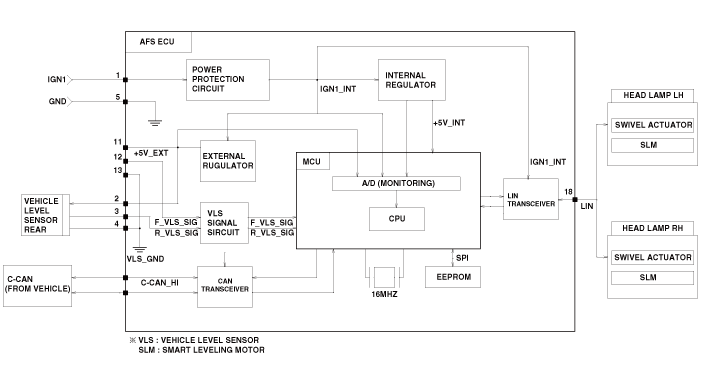

Схематические диаграммы

Описание и работа
Описание

Блок AFS (ЭБУ)

AFS, расположенный в модуле кабины, предоставляет информацию о транспортном средстве (рулевое колесо). сигнал, скорость автомобиля, наклон автомобиля).

На основе предоставленной информации он рассчитывает алгоритм и регулирует ближний свет H/лампа.

Он передает информацию о вождении по протоколу LIN, работает в отказоустойчивом режиме. режим реакции В случае отказа системы.

Процедуры ремонта
Удаление

При поддевании отверткой с плоским наконечником или с помощью накладки инструмент, оберните его защитной лентой и наклейте защитную ленту вокруг соответствующие части, чтобы предотвратить повреждение.

Используйте инструмент для снятия пластиковой панели, чтобы удалить элементы внутренней отделки. для защиты от повреждения поверхности.

Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

1.

Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.

Снимите боковую панель подушки безопасности пассажира.

(См. Кузов — «Центральная панель аварийной площадки»)

3.

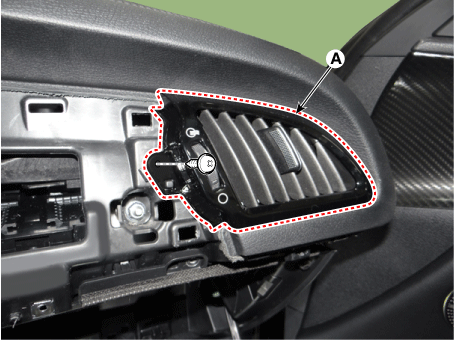

Снимите боковой вентиляционный канал [RH] (A) после ослабления крепежного винта.

4.

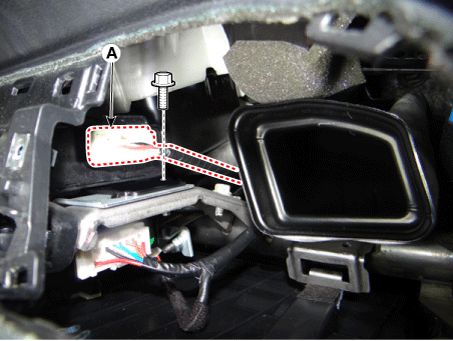

Отсоедините разъем (А) блока AFS после ослабления крепежного болта.

5.

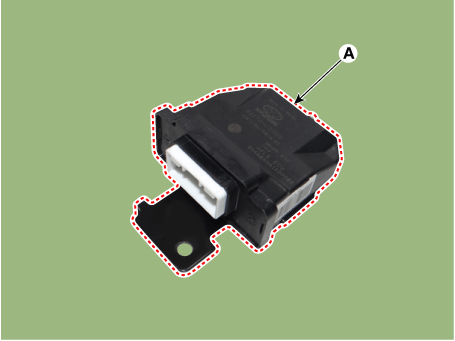

Снимите блок AFS (А).

Монтаж
1.

Установите блок AFS.

2.

Подсоедините разъем блока AFS.

3.

Установите боковой вентиляционный канал [RH].

4.

Установите панель боковой панели пассажира.

5.

Подсоедините отрицательную (-) клемму аккумуляторной батареи.

Убедитесь, что разъемы подключены правильно.
