Kia Stinger: адаптивная система переднего освещения (AFS) / датчик высоты

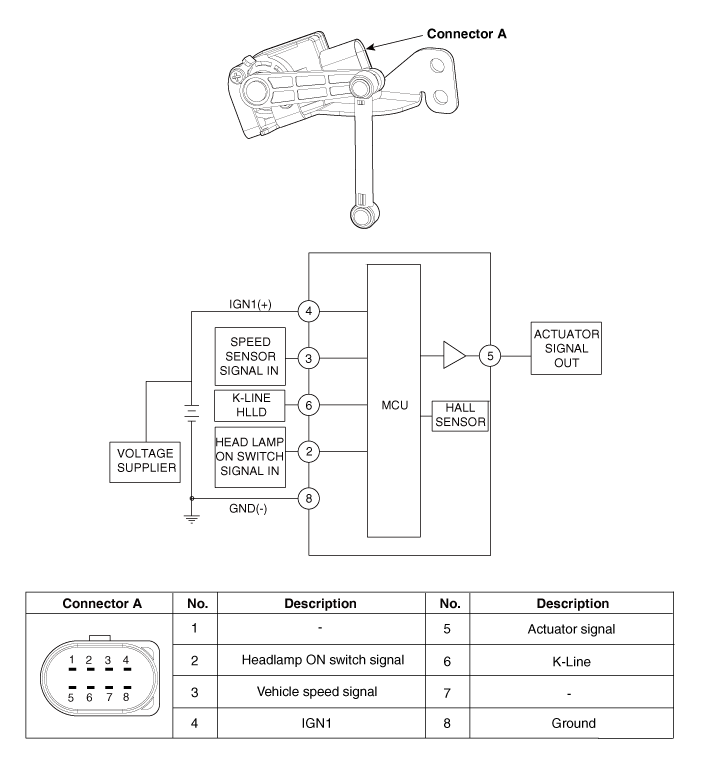

Компоненты и расположение компонентов
| Компоненты |
Описание и работа
| Описание |
Датчик высоты определяет изменение высоты автомобиля и отправляет этот сигнал в ЭБУ AFS. Датчик высоты состоит из ротора/статора, катушки печатной платы и рычага датчика.
Датчик проверяет значение угла рычага, которое рассчитывается по магнитному полю. статора.
Процедуры ремонта
| Удаление |
| 1. |
Отсоедините отрицательную (-) клемму аккумуляторной батареи. |
| 2. |

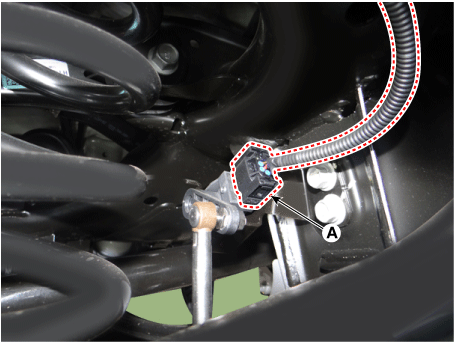

Отсоедините разъем датчика высоты (А).
|
| 3. |

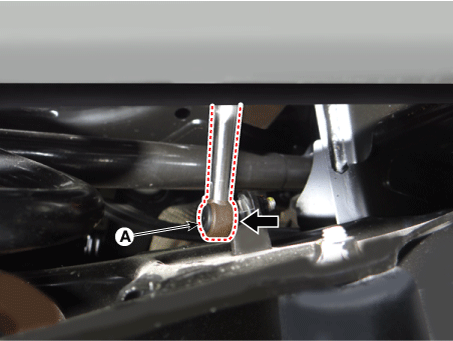

Снимите звено датчика высоты (А).
|
| 4. |

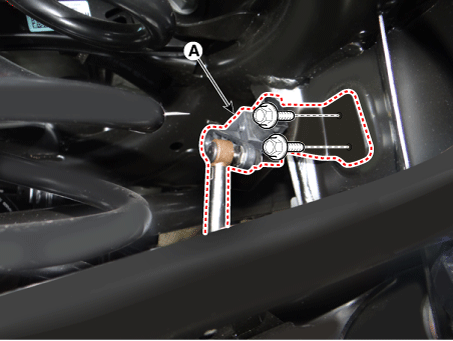

Снимите датчик высоты (А) после ослабления крепежного болта.
|
| Монтаж |
| 1. |
Установите датчик высоты и связь. |
| 2. |
Подсоедините разъем датчика высоты. |
| 3. |
Подсоедините отрицательную (-) клемму аккумуляторной батареи. |
