Внешнее зеркало заднего вида

Компоненты и расположение компонентов

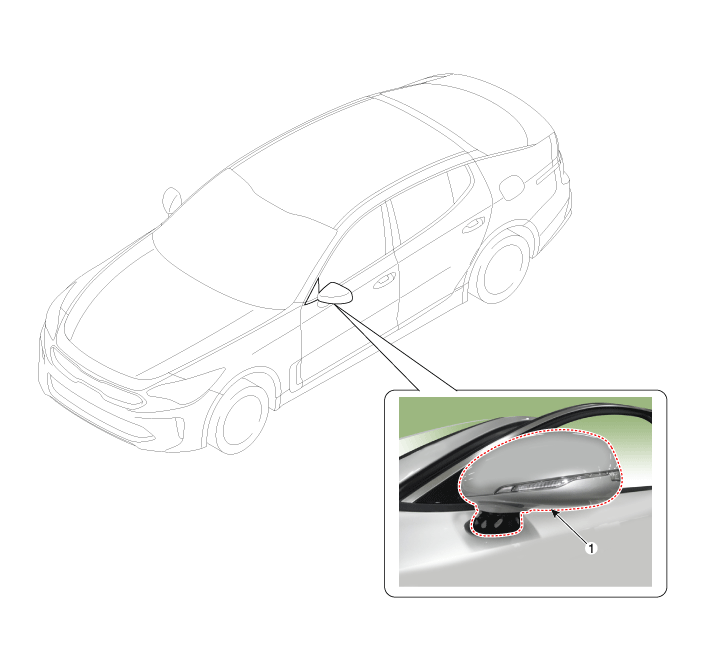

Расположение компонента

Процедуры ремонта

Замена

1. 1

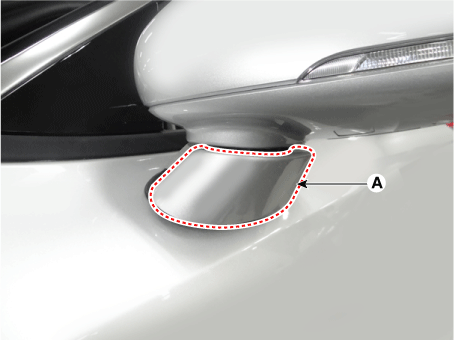

   Снимите крышку крепления наружного зеркала заднего вида (А).



2. 2

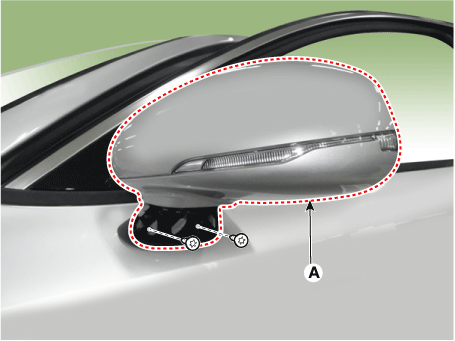

   Отделите наружное зеркало заднего вида (А) после ослабления крепления винт.



3. 3

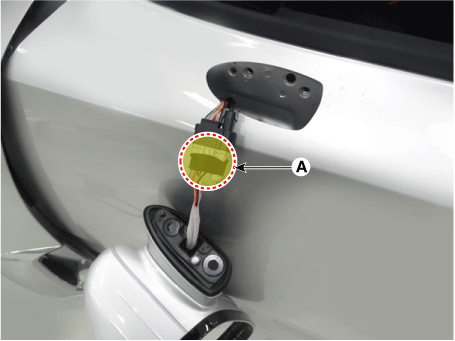

   Снимите наружное зеркало заднего вида после отсоединения разъема (А).



4. 4

   Установите в порядке, обратном снятию.

Разборка

[Крышка корпуса]

1. 1

   Снимите наружное зеркало заднего вида в сборе.

   (См. Кузов — «Зеркало внешнего вида»)

2. 2

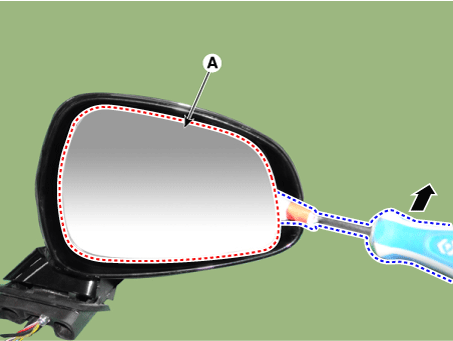

   После вставки плоской отвертки, как показано на рисунке ниже, снимите зеркало (A), применив мгновенное усилие.



3. 3

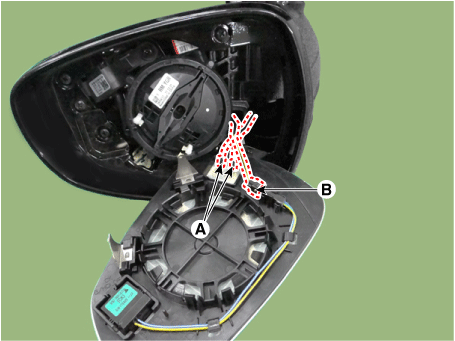

   Отсоедините разъемы отопителя (А) и задний угловой радарный индикатор. соединитель (В).



4. 4

   Снимите крепежный винт крышки корпуса.

5. 5

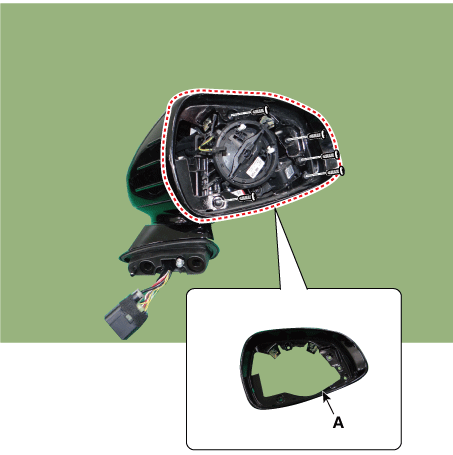

   С помощью съемника снимите крышку корпуса (А).



6. 6

   Соберите в порядке, обратном разборке.

[Скальп]

1. 1

   Снимите наружное зеркало заднего вида в сборе.

   (См. Кузов — «Зеркало внешнего вида»)

2. 2

   После вставки плоской отвертки, как показано на рисунке ниже, снимите зеркало (A), применив мгновенное усилие.



3. 3

   Отсоедините разъемы отопителя (А) и задний угловой радарный индикатор. соединитель (В).



4. 4

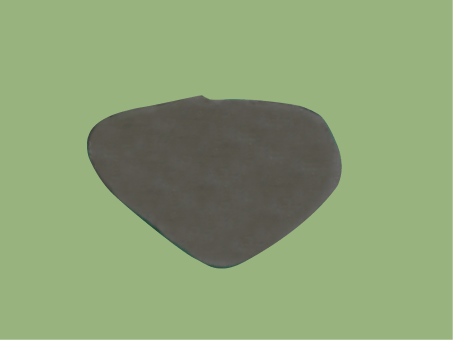

   Удалите кожу головы.

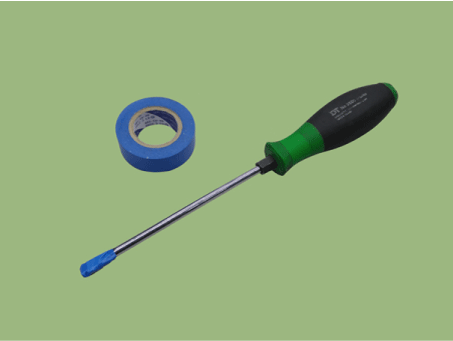

   1. Наклейте защитную ленту на конец отвертки.



   2. Вставьте отвертку туда, где вы можете видеть заднюю часть кожи головы.

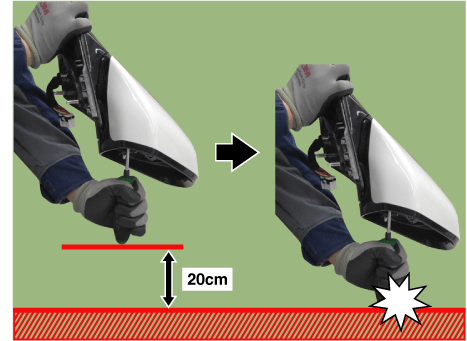

   3. Держите узел зеркала одной рукой и держите отвертку другой рукой и ударьте по нему вертикально, как показано на рисунке. ниже.



5. 5

   Соберите в порядке, обратном разборке.
