Датчик давления наддува (ДДП)

5шагов
~30мин
2/5сложность
0102030405010.88Н·мlb·ft
Момент затяжки, найден в тексте страницы
Выполнено 0 из 5

Технические характеристики

Спецификация

▷ Тип: Пьезорезистивный датчик давления
Давление
[кПа (кг/см² / psi)]
Выходное напряжение (В) [Vref=5V]
32,5 (0,33, 4,71) 0,5
284 (2,90, 41,19) 4,5

Описание и работа

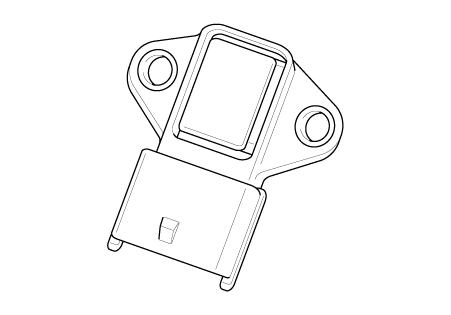

Описание

Установлен на блоке промежуточного охладителя датчик давления наддува (BPS) измеряет давление сжатого воздуха в турбокомпрессоре.

Принципиальные диаграммы

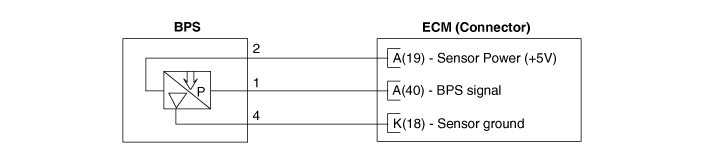

Принципиальная электрическая схема

[В]

[М/Т]

Процедуры ремонта

осмотр

  1. Подключите KDS к разъему канала передачи данных (DLC).
  2. Измерьте выходное напряжение BPS на холостом ходу и включенном зажигании.
    Давление
    [кПа (кг/см² / psi)]
    Выходное напряжение (В) [Vref=5V]
    32,5 (0,33, 4,71) 0,5
    284 (2,90, 41,19) 4,5

Удаление

  1. Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.

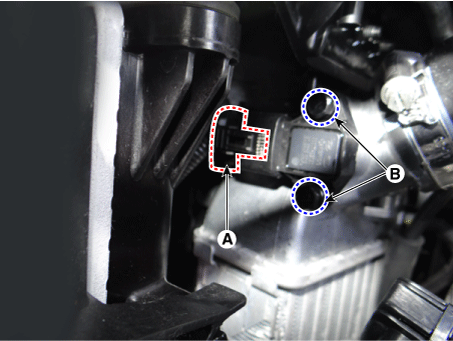

  2. Отсоедините разъем датчика давления наддува (А).
  3. Снимите датчик, ослабив крепежные болты (В). Болт крепления датчика давления наддува: 6,9–10,8 Н·м

Монтаж

  1. Установите в порядке, обратном снятию.
