Kia Picanto: Система управления двигателем / Датчик температуры охлаждающей жидкости двигателя (ECTS)
Технические характеристики
▷ Тип: Термисторный тип
Температура
|
Сопротивление (кОм)
|
°С
|
°F
|
-40
|
-40
|
48.14
|
-20
|
-4
|
14.13 - 16.83
|
0
|
32
|
5,79
|
20
|
68
|
2,31 - 2,59
|
40
|
104
|
1,15
|
60
|
140
|
0,59
|
80
|
176
|
0,32
|
100
|
212
|
0,19
|
110
|
230
|
0,145 - 0,149
|
120
|
248
|
0,12
|

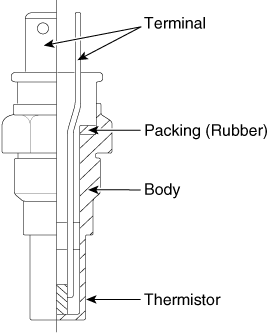

Описание и работа
Располагается
в канале охлаждающей жидкости двигателя головки блока цилиндров охлаждающая жидкость двигателя
Датчик температуры (ECTS) используется для обнаружения охлаждающей жидкости двигателя.
температура. В ECTS используется термистор, сопротивление которого изменяется в зависимости от
температура.
электрическое сопротивление ECTS уменьшается с повышением температуры
увеличивается, и наоборот. Опорный +5В подается на ECTS через
резистор в ECM. То есть резистор в ECM и
термисторы в ECTS соединены последовательно. Когда сопротивление
термистор в ECTS меняется в зависимости от температуры охлаждающей жидкости двигателя,
выходное напряжение тоже меняется.
В течение
при холодном двигателе ECM увеличивает время впрыска топлива и
регулирует угол опережения зажигания в зависимости от температуры охлаждающей жидкости двигателя.
избежать остановки двигателя и улучшить управляемость.
Принципиальные диаграммы
|

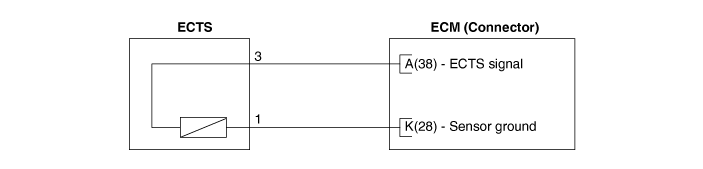

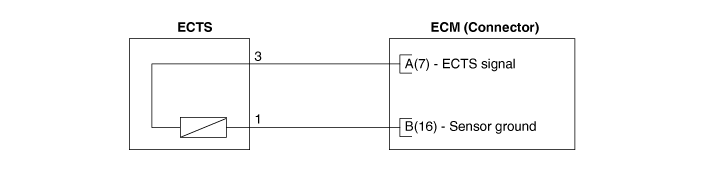

Принципиальная электрическая схема
|
Процедуры ремонта
|
2.
|
Уберите ECTS.
(См. «Удаление»)
|
|
3.
|
После погружения термистора датчика в охлаждающую жидкость двигателя измерьте сопротивление между контактами 3 и 4 ECTS.
|
|
4.
|
Убедитесь, что сопротивление находится в пределах спецификации.
Температура
|
Сопротивление (кОм)
|
°С
|
°F
|
-40
|
-40
|
48.14
|
-20
|
-4
|
14.13 - 16.83
|
0
|
32
|
5,79
|
20
|
68
|
2,31 - 2,59
|
40
|
104
|
1,15
|
60
|
140
|
0,59
|
80
|
176
|
0,32
|
100
|
212
|
0,19
|
110
|
230
|
0,145 - 0,149
|
120
|
248
|
0,12
|
|
|
1.
|
Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
|
2.
|
Снимите воздухоочиститель.
(См. Механическая система двигателя — «Воздушный фильтр»)
|
|
3.
|
Извлеките аккумулятор.
(См. Электрическая система двигателя — «Аккумулятор»)
|
|
4.
|
Отсоедините разъем датчика температуры охлаждающей жидкости двигателя (А).
|
|
5.
|
Снимите датчик температуры охлаждающей жидкости двигателя (В).
|
Датчик температуры охлаждающей жидкости двигателя:
29,4–39,2 Н·м (3,0–4,0 кгс·м, 21,7–28,9 фунт·фут)
|
|
|
•
|
Установите компонент с указанным крутящим моментом.
|
|
•
|
Обратите внимание, что внутреннее повреждение может произойти при падении компонента. Если компонент упал, проверьте его перед установкой.
|
|
•
|
Нанесите охлаждающую жидкость двигателя на уплотнительное кольцо.
|
|
•
|
Аккуратно вставьте датчик в установочное отверстие, не повредив его.
|
|
|
1.
|
Установите в порядке, обратном снятию.
|
|
2.
|
Долейте охлаждающую жидкость двигателя.
(См. "Механическая система двигателя - "Охлаждающая жидкость").
|
