Kia Picanto: Система управления двигателем/датчик температуры окружающего воздуха (ATS)

Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Управление двигателем/топливная система / Система управления двигателем / Датчик температуры окружающей среды (ATS)

Технические характеристики

Спецификация

Температура [⁰C(⁰F)]	Сопротивление (кОм)
-40(-40)	811,1 - 956,8
-20(-4)	255,6 - 287,7
0(32)	91,5 - 98,8
20(68)	36,6 - 38,0
30(86)	23,8 - 24,7
40(104)	15,7 - 16,6
50(122)	10,6 - 11,3
60(140)	7,2 - 7,9
80(176)	3,6 - 4,0

Описание и работа

Описание

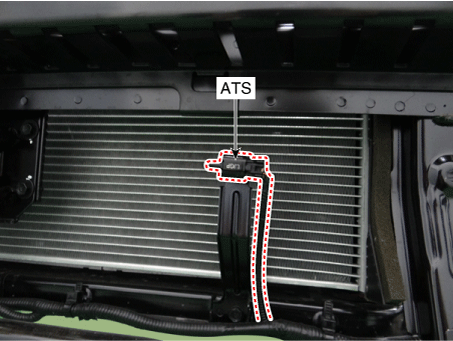

Установлен на переднем модуле датчик температуры окружающего воздуха (ATS) определяет температура окружающей среды. ECM получает не только всасываемый воздух температура, но и значения температуры окружающего воздуха одновременно для точного контроля количества всасываемого воздуха, подаваемого через турбокомпрессор зарядное устройство. Электрическое сопротивление термистора уменьшается по мере повышается температура и наоборот. Этот датчик имеет отрицательный Температурный коэффициент (NTC), сопротивление которого обратно пропорционально к температуре.

Процедуры ремонта

осмотр

1.	Выключите зажигание.

2.	Отсоедините разъем ATS.

3.	Измерьте сопротивление между клеммами 1 и 2 АВР [B1/S1].

Убедитесь, что сопротивление находится в пределах спецификации.

Температура [⁰C(⁰F)]	Сопротивление (кОм)
-40(-40)	811,1 - 956,8
-20(-4)	255,6 - 287,7
0(32)	91,5 - 98,8
20(68)	36,6 - 38,0
30(86)	23,8 - 24,7
40(104)	15,7 - 16,6
50(122)	10,6 - 11,3
60(140)	7,2 - 7,9
80(176)	3,6 - 4,0

Удаление

1.	Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.

2.	Снимите кожух переднего бампера. (См. Кузов — «Передний бампер в сборе»)

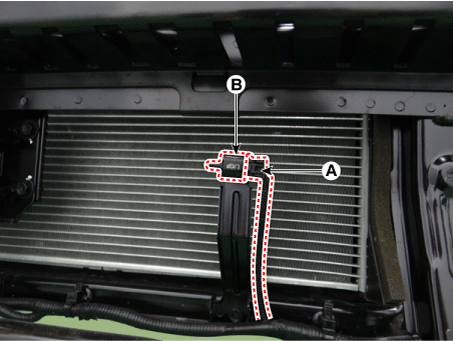

3.	Отсоедините разъем датчика температуры окружающей среды (А).

4.	Снимите датчик температуры окружающей среды (В).

Монтаж

•	Обратите внимание, что внутреннее повреждение может произойти при падении компонента. Если компонент упал, проверьте его перед установкой.

1.	Установите в порядке, обратном снятию.
