Kia Picanto: Система управления двигателем/датчик положения распредвала (CMPS)

Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Управление двигателем/топливная система / Система управления двигателем / Датчик положения распределительного вала (CMPS)

Технические характеристики
Датчик положения распределительного вала (CMPS)
Элемент
Спецификация
Тип
Тип эффекта Холла
Воздушный зазор (мм)
0,5 - 1,5
Приколоть
3

Описание и работа
Описание
Датчик положения распределительного вала (CMPS) используется для определения положения распределительного вала. положения с помощью элемента холла, который также называется датчиком холла. CMPS, установленный на крышке головки двигателя, использует установленное целевое колесо. на распределительном валу для определения положения каждого поршня, что не может быть обнаруженный CKPS. Он оснащен ИС на эффекте Холла, выходной сигнал которой изменение напряжения при воздействии магнитного поля на ИС с током поток. Следовательно, последовательный впрыск каждого цилиндра возможен с Сигнал КПСС.

Принципиальные диаграммы

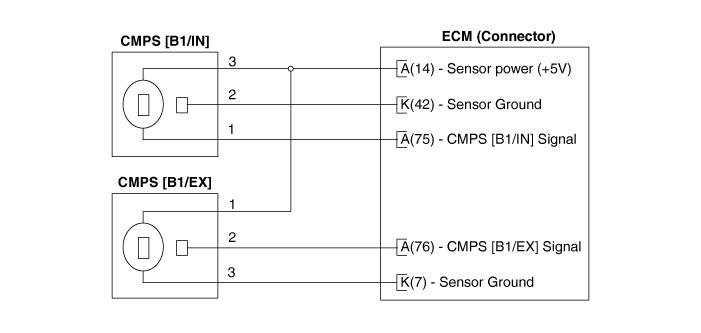

Принципиальная электрическая схема
[В]

[М/Т]

Процедуры ремонта
осмотр
1.
Проверьте форму сигнала CMPS и CKPS с помощью KDS.
Спецификация: см. «Форму волны»
Удаление
ДЕЛАТЬ ЗАПРЕЩАЕТСЯ снимать датчик положения распределительного вала при работающем двигателе или сразу после выключения двигателя, так как детали и моторное масло горячие и могут вызвать ожоги.
[Банк 1 / Впуск]
1.
Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Снимите воздухоочиститель.
(См. Механическая система двигателя — «Воздушный фильтр»)
3.

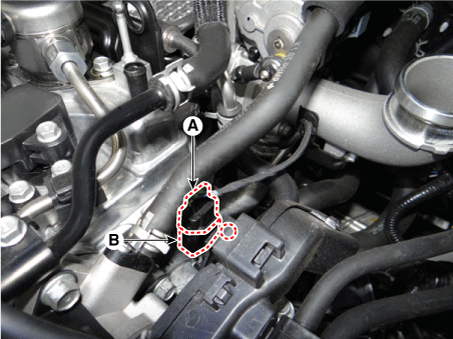

Отсоедините разъем датчика положения распределительного вала (А).
4.
Снимите датчик (В), ослабив крепежный болт.
Болт крепления датчика положения распредвала:
9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

[Банк 1/выхлоп]
1.
Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Снимите воздухоочиститель.
(См. Механическая система двигателя — «Воздушный фильтр»)
3.
Отсоедините разъем датчика положения распределительного вала (А).
4.
Снимите датчик (В), ослабив крепежный болт.
Болт крепления датчика положения распредвала:
9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

Монтаж
•
Установите компонент с указанным крутящим моментом.
•
Обратите внимание, что внутреннее повреждение может произойти при падении компонента. Если компонент упал, проверьте его перед установкой.
•
Нанесите моторное масло на уплотнительное кольцо.
•
Аккуратно вставьте датчик в установочное отверстие, не повредив его.
•
Будьте осторожны, чтобы не повредить корпус датчика и разъем.
•
Будьте осторожны, чтобы не повредить уплотнительное кольцо.
1.
Установите в порядке, обратном снятию.
Поиск неисправностей

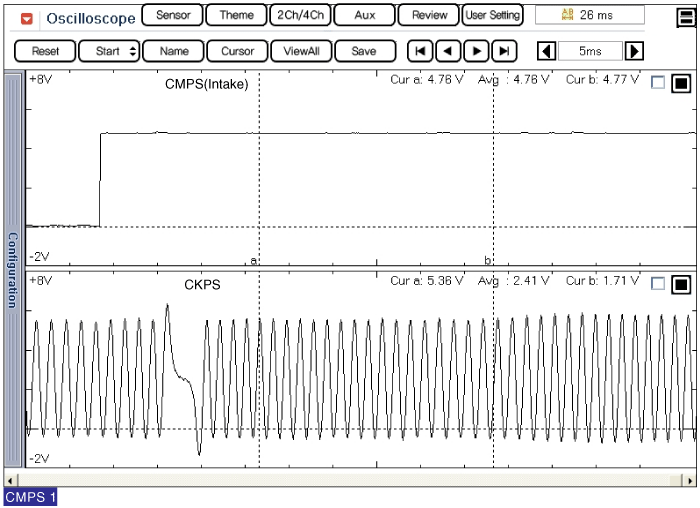

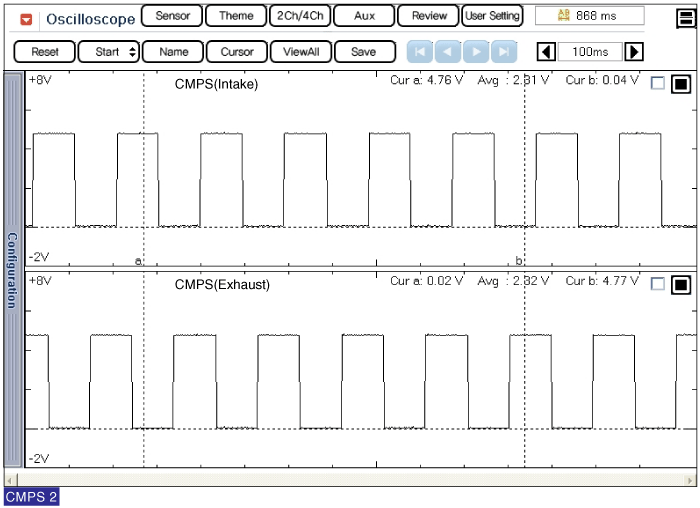

Форма волны
