Kia Picanto: Головка блока цилиндров в сборе / Крышка головки блока цилиндров

Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Механическая система двигателя / Головка цилиндра в сборе / Крышку головки блока цилиндров

Компоненты и расположение компонентов

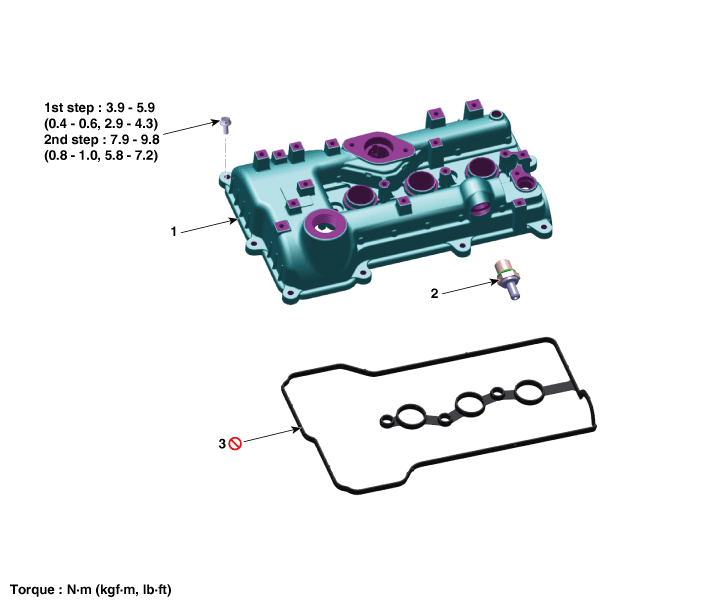

Компоненты

1. Крышка заливной горловины
2. Крышка головки блока цилиндров
3. Прокладка крышки головки блока цилиндров.

Процедуры ремонта
Удаление
•
Используйте накладки на крылья, чтобы не повредить окрашенные поверхности.
•
Во избежание повреждений осторожно отсоединяйте разъемы проводки, удерживая часть разъема.
Пометьте все провода и шланги, чтобы избежать неправильного соединения.
1.
Отсоедините отрицательную клемму аккумуляторной батареи.
2.
Снимите воздушный фильтр в сборе.
(См. Система впуска и выпуска — «Воздухоочиститель»)
3.
Слейте охлаждающую жидкость двигателя.
(См. Система охлаждения — «Охлаждающая жидкость»)
4.

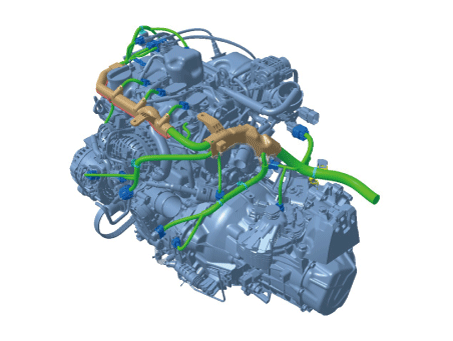

Отключить разъемы проводки и зажимы жгута и снимите проводку протектор вокруг впускного коллектора и крышки головки блока цилиндров.

5.

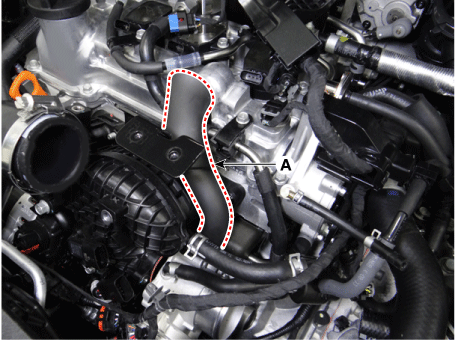

Отсоедините топливный шланг (А).

6.
Снимите подогреваемый кислородный датчик (HO2S).
(См. Блок управления двигателем/топливная система — «Подогреваемый кислородный датчик (HO2S)»).
7.

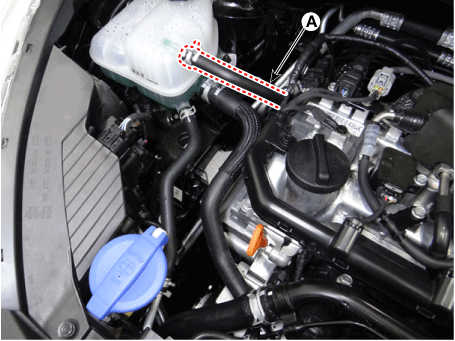

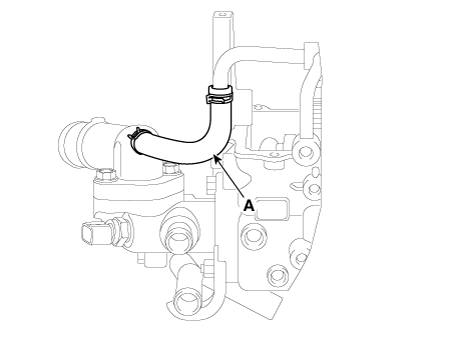

Отсоедините шланг охлаждающей жидкости (А).

8.
Отсоедините шланг слива воды турбонагнетателя (А).

9.

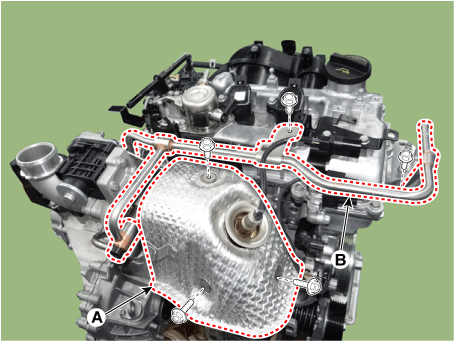

Снимите теплозащитный щиток (А) модуля турбоколлектора.
Момент затяжки :
9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)
10.
Снимите водяную трубку турбонагнетателя (B).
Момент затяжки
Болт крепления водопроводной трубы:
9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)
Болт с проушиной: 26,5–32,4 Н·м (2,7–3,3 кгс·м, 19,5–23,9 фунт·фут)

11.

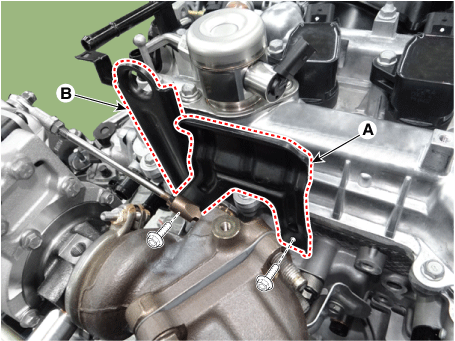

Снимите теплозащитный щиток (А) и подвеску двигателя (В).
Момент затяжки :
18,6–23,5 Н·м (1,9–2,4 кгс·м, 13,7–17,4 фунт-фут)

12.
Снимите топливный насос высокого давления.
(См. Блок управления двигателем/топливная система — «Топливный насос высокого давления»)
13.
Снимите катушку зажигания.
(См. Электрическая система двигателя — «Катушка зажигания»)
14.
Отсоедините шланг принудительной вентиляции картера (PCV) (А).

15.

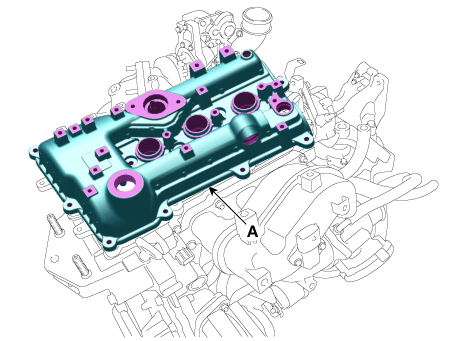

Снимите крышку головки блока цилиндров (А) с прокладкой.

Монтаж
1.

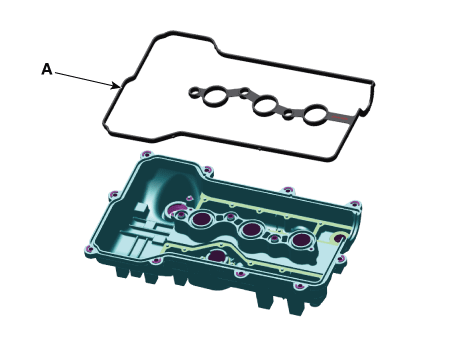

Установите новую прокладку крышки головки цилиндров (А).

Не используйте повторно прокладку крышки головки блока цилиндров.
2.

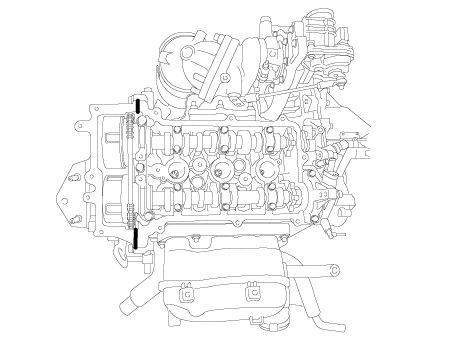

затвердевающий герметик на верхней части между крышкой цепи и масляным насосом сборка и головка цилиндра должны быть сняты перед сборкой цилиндра головной убор.
3.
Соберите в течение 5 минут после нанесения герметика.
Ширина валика: 2,0–3,0 мм (0,08–0,12 дюйма)

4.
Установите крышку головки блока цилиндров (А).

5.

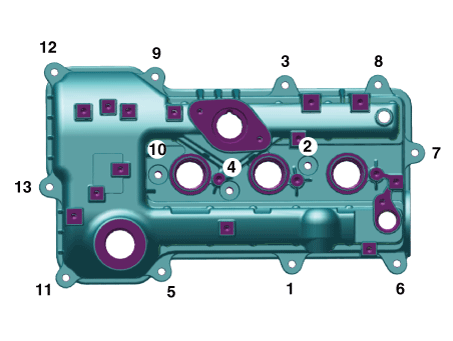

Установите болты крышки головки блока цилиндров следующим двухэтапным методом.
Момент затяжки
Шаг 1:
3,9–5,9 Н·м (0,4–0,6 кгс·м, 2,9–4,3 фунт-фут)
Шаг 2:
7,8–9,8 Н·м (0,8–1,0 кгс·м, 5,8–7,2 фунт-фут)

Испытание на обжиг и/или продувку не следует проводить в течение 30 минут после сборки крышки головки блока цилиндров.
6.
Установите остальные детали в порядке, обратном снятию.
