Kia Picanto: внутренняя отделка / задняя поперечная отделка
Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг.
/
Кузов (внутри и снаружи)
/
Внутренняя отделка
/ Задняя поперечная отделка

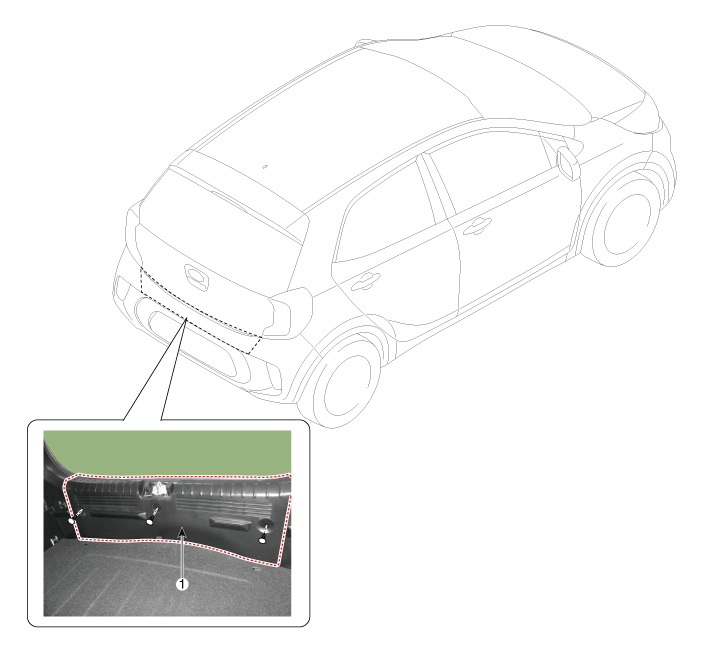

Компоненты и расположение компонентов
| Расположение компонента |
|
1. Задняя поперечная обшивка
|
|
Процедуры ремонта
| Замена |
Наденьте перчатки, чтобы защитить руки.
|
|
| 1. |

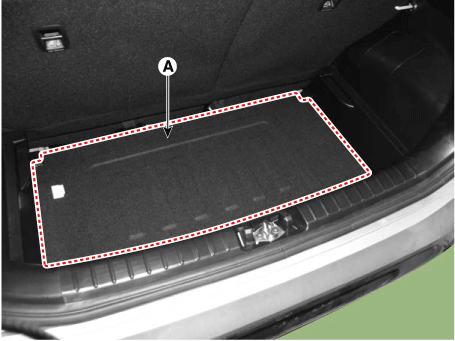

Снимите багажную полку (А).
|
| 2. |
Отсоедините уплотнитель задней двери.
|
| 3. |

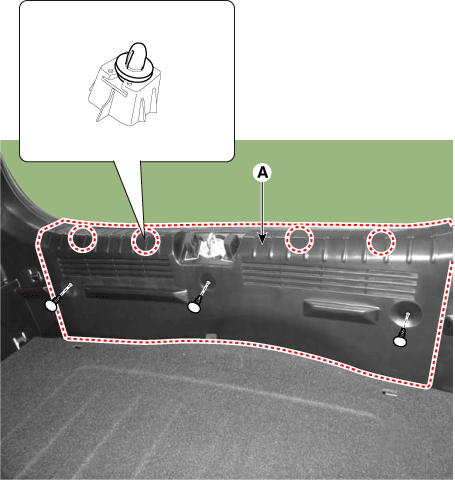

Снимите заднюю поперечную облицовку (А).
|
| 4. |
Установите в порядке, обратном снятию.
|
Отделка центральной стойки
Компоненты и расположение компонентов
Расположение компонента
1. Нижняя обшивка центральной стойки 2. Верхняя обшивка центральной стойки
Процедуры ремонта
Замена
Наденьте гло...
Боковая отделка багажника
Компоненты и расположение компонентов
Расположение компонента
1. Боковая обшивка багажника
Процедуры ремонта
Замена
Наденьте перчатки, чтобы защитить руки.
...
