Вакуумный насос

Процедуры ремонта

Снятие и установка

1. 1
   Отсоедините отрицательную клемму аккумуляторной батареи.
2. 2

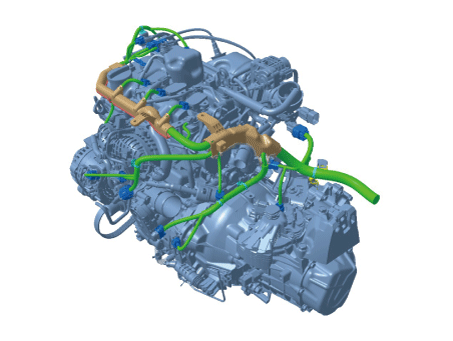

   Отсоедините разъемы проводки и зажимы жгута проводов и снимите кронштейны разъемов вокруг вакуумного насоса.



3. 3
   Снимите воздушный фильтр в сборе. (См. Система впуска и выпуска — «Воздухоочиститель»)
4. 4

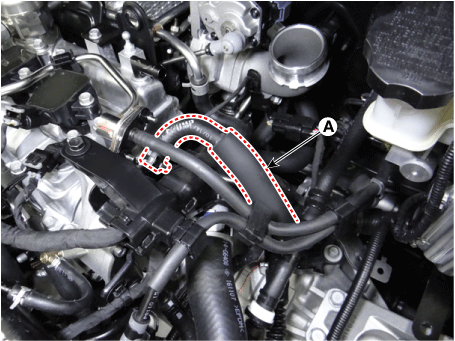

   Отсоедините вакуумный шланг усилителя тормозов (А).



5. 5

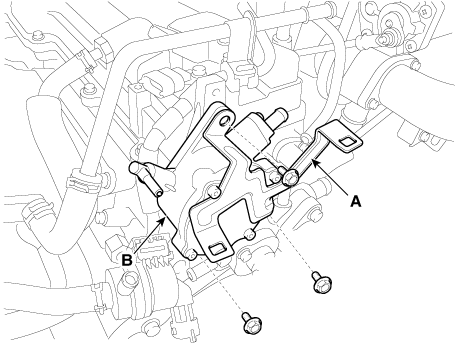

   Снимите кронштейн проводки (А), а затем снимите вакуумный насос (В).

   Момент затяжки : 18,6–23 Н·м



6. 6
   Установите в порядке, обратном снятию.
