Kia Picanto: Система подачи топлива / Топливный насос высокого давления

Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Управление двигателем/топливная система / Система подачи топлива / Топливный насос высокого давления

Технические характеристики
Спецификация
Предметы
Спецификация
Топливопровод высокого давления
бар
20 - 200
МПа
2 - 20
кгс/см²
20,4 - 203,9
пси
290,1 - 2900,8

Процедуры ремонта
Удаление
1.
Сбросьте остаточное давление в топливопроводе.
(См. Система подачи топлива — «Сбросьте остаточное давление в топливопроводе»)
2.
Выключите зажигание и снимите отрицательную (-) клемму аккумуляторной батареи.
3.
Снимите воздухоочиститель.
(См. Механическая система двигателя — «Воздушный фильтр»)
4.

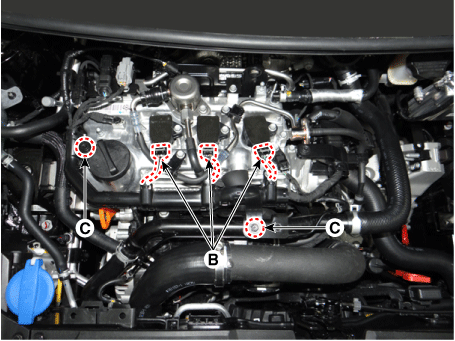

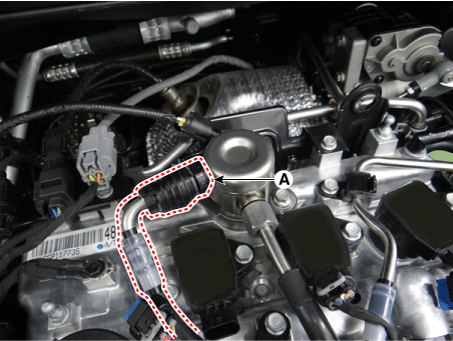

Отсоедините разъем (А) клапана управления давлением топлива (FPCV) и разъем катушки зажигания (В).
5.
Снимите болты крепления проводки управления двигателем (С).

6.

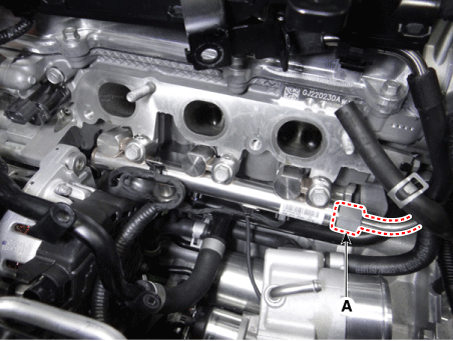

Отсоедините быстроразъемный соединитель трубки подачи топлива (А).

Откройте крышку зажима (A) перед отсоединением быстроразъемного соединения (если используется зажим).

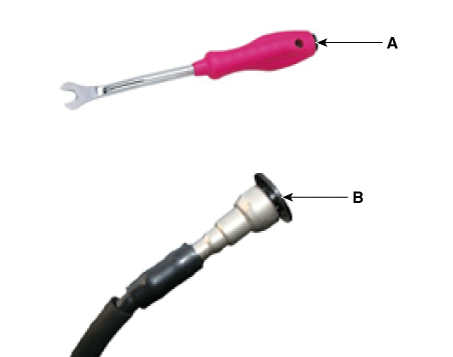

При снятии быстроразъемного соединения с помощью инструмента для снятия зажима (A) будьте осторожны, чтобы не повредить пластиковый зажим (B).
Если клипса повреждена, из-за плохого соединения может возникнуть утечка топлива.

7.
Снимите электромагнитный клапан управления продувкой (PCSV).
(См. Система управления двигателем — «Электромагнитный клапан управления продувкой (PCSV)»).
8.
Снимите топливный насос высокого давления.
(1)

(2)

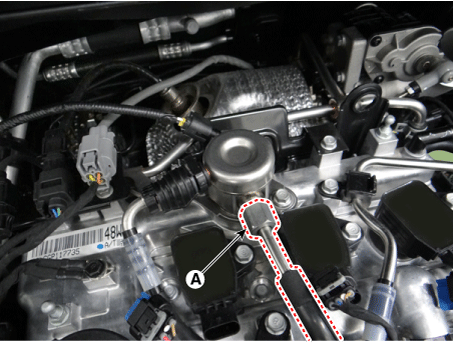

Снимите фланцевую гайку (A) с напорной трубы с помощью специального инструмента для обслуживания [SST №: 09314-3Q100 или 09314-27130].

(3)

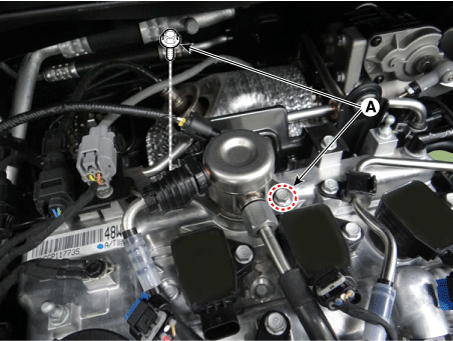

Отверните болты крепления (А) и снимите топливный насос высокого давления.

Монтаж
•
До установки топливного насоса высокого давления, установите роликовый толкатель в нижнее положение, вращая коленчатый вал. В противном случае установочные болты могут сломаться из-за натяжения пружины насоса.
•
Держитесь подальше от посторонних материалов при сборке.
•
Не используйте болт повторно.
•
Не используйте повторно топливопровод высокого давления.
•
Когда затяжка болтов крепления топливного насоса высокого давления, предварительно затяните болты вручную, а затем полностью затяните их небольшими оборотами. шагов (0,5 оборота).
•
Установите компонент с указанным крутящим моментом.
•
Первый, предварительно затяните крепления вручную, пока они больше не будут закреплены в чтобы вставить их на место, а затем с помощью динамометрического ключа, полностью затяните их с указанным крутящим моментом.
Если болты или гайки не затянуты по прямой линии с отверстиями под болты или фитингов, из-за сорванной резьбы может произойти утечка топлива.
•
Обратите внимание, что внутреннее повреждение может произойти при падении компонента. В этом случае используйте его после проверки.
•

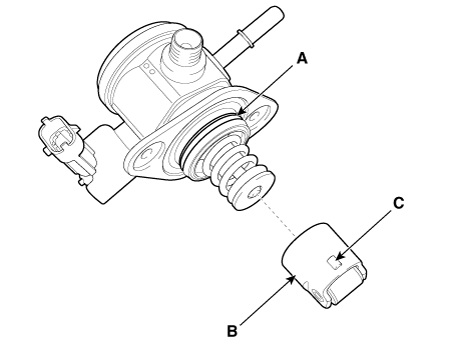

Применять моторного масла к уплотнительному кольцу (А) ТНВД, ролик толкатель (B) и выступ (C). Также нанесите моторное масло на канавку в том месте, где установлен выступ (C).

1.
Установите в порядке, обратном снятию.
Используйте специальный инструмент для обслуживания [SST №: 09314-3Q100 или 09314-27130] для установки топливопровода высокого давления.
Доставка трубы
