Доставка трубы

Процедуры ремонта

Удаление

1. 1
   Сбросьте остаточное давление в топливопроводе. (См. Система подачи топлива – «Сбросьте остаточное давление в топливопроводе»)
2. 2
   Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.
3. 3
   Снимите впускной коллектор. (См. Механическая система двигателя — «Впускной коллектор»)
4. 4
   Снимите форму инжектора и напорной трубы (A).



5. 5

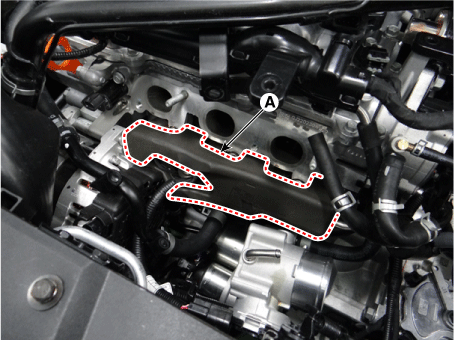

   Удалять гайку с буртиком (А) от топливного насоса высокого давления с помощью специальный сервисный инструмент [№ SST: 09314-3Q100 или 09314-27130]. Гайка фланца топливопровода высокого давления: 26,5–32 Н·м



6. 6

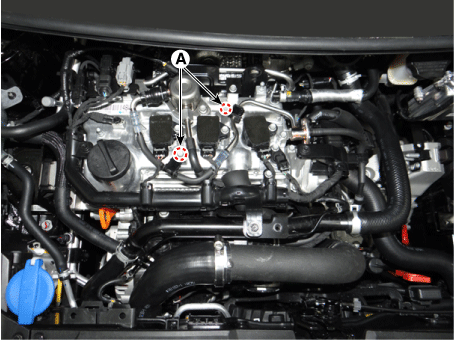

   Отверните болты крепления (А) и затем отделите топливопровод низкого давления.
7. 7

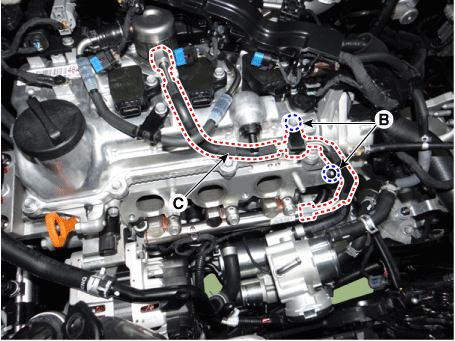

   Отверните болты крепления (В) и снимите топливную магистраль высокого давления (С).





8. 8
   Отверните крепежные болты (А) и снимите нагнетательный трубопровод и форсунку в сборе (В) с двигателя.



9. 9

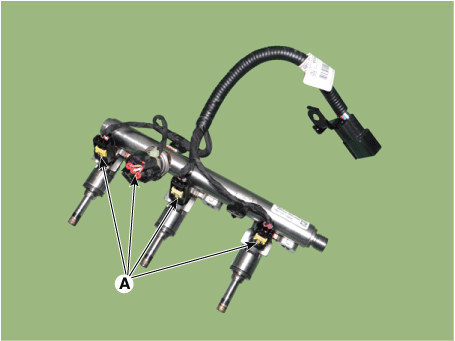

   Отсоедините форсунку и разъем датчика давления в рампе (А).



Монтаж

1. Установите в порядке, обратном снятию.
