Kia Picanto: блок управления двигателем/топливная система/система подачи топлива

Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Управление двигателем/топливная система / Система подачи топлива

Компоненты и расположение компонентов

Расположение компонентов

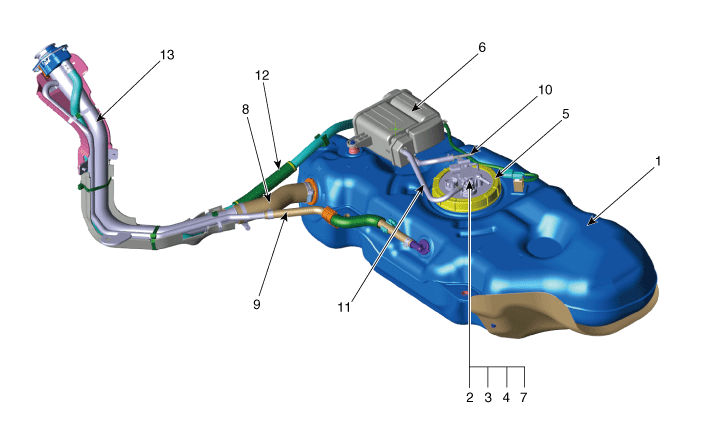

Топливный бак и заливная горловина в сборе

1. Топливный бак
2. Топливный насос
3 Топливный фильтр
4. Регулятор давления топлива
5. Крышка пластины топливного насоса
6. Канистра
7. Датчик уровня топлива

8. Топливный шланг
9. Выравнивающий шланг
10. Шланг Vaper (Канистра → Впускной коллектор)
11. Шланг Vaper (Канистра → Топливный бак)
12. Паровой шланг (Канистра → Атмосфера)
13. Заливная горловина в сборе

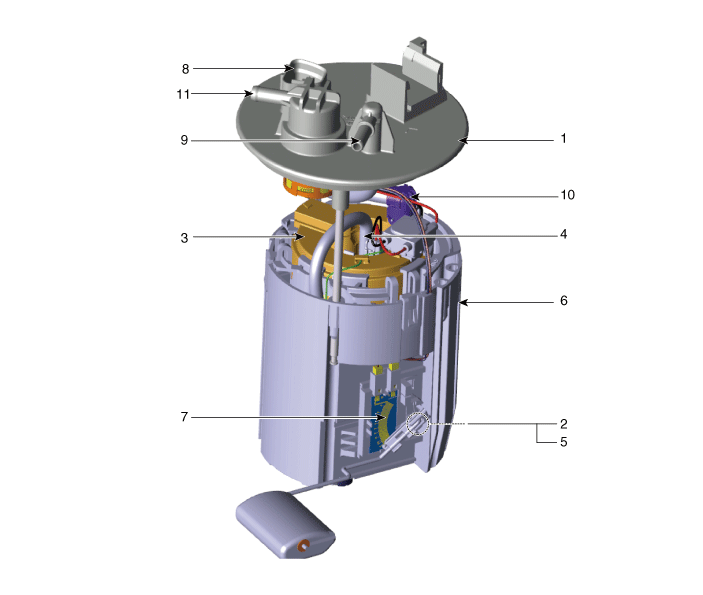

Топливный насос

1. Головка в сборе
2. Регулятор давления топлива
3. Топливный фильтр
4. Двигатель топливного насоса
5. Фре-фильтр
6. Кубок резервуара

7. Датчик топлива
8. Двигатель топливного насоса и разъем датчика уровня топлива
9. Порт подачи топлива
10. Трубка подачи топлива
11. Паровой порт

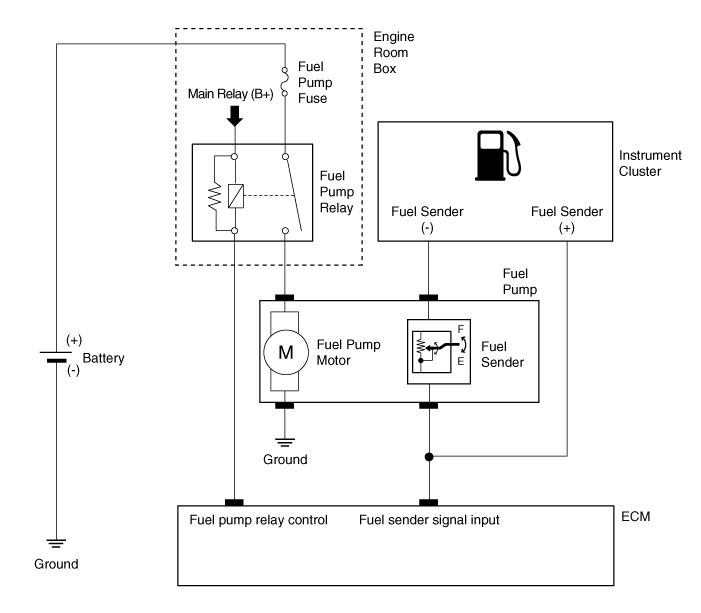

Принципиальные диаграммы

Схематические диаграммы

Проверка давления топлива (система низкого давления)

Проверка давления топлива

Сбросьте остаточное давление в топливопроводе.

(См. Система подачи – «Сбросьте остаточное давление в топливопроводе»)

Когда при снятии реле топливного насоса может появиться диагностический код неисправности (DTC). происходить. Удалите код с помощью KDS после завершения «Release Остаточное давление в топливопроводе».

Установите специальный сервисный инструмент (SST).

(1)

Отсоедините трубку подачи топлива от нагнетательной трубы.

Там может быть некоторое остаточное давление даже после «Сбросьте остаточное давление в Топливопровод», поэтому накройте шланговое соединение хозяйственной салфеткой, чтобы предотвратите выливание остаточного топлива перед отсоединением любого топливного связь.

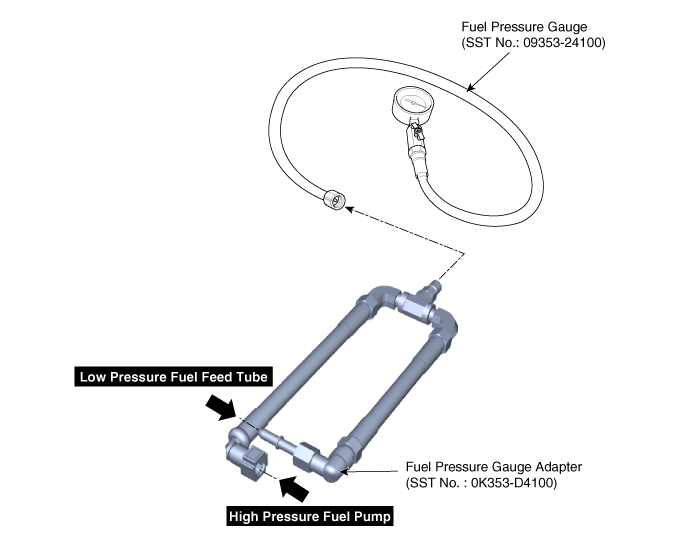

(2)	Установить специальный сервисный прибор для измерения давления топлива между трубка подачи топлива и трубка подачи топлива (см. рисунок ниже).

3.	Осмотрите утечку топлива на соединениях вдоль трубки подачи топлива, нагнетательной трубки и компонентов SST при включенном зажигании.

Измерьте давление топлива.

(1)

Запустите двигатель и измерьте давление топлива на холостом ходу.

Давление топлива: 480–520 кПа (4,9–5,3 кгс/см², 69,6–75,4 фунтов на кв. дюйм)

Если давление топлива не соответствует стандартному значению, отремонтируйте или замените соответствующую деталь. (См. таблицу ниже.)

Топливо Давление	Причина	Связанная часть
Слишком низко	Забит топливный фильтр	Топливный фильтр
Слишком низко	Утечка топлива	Регулятор давления топлива
Слишком высоко	Клапан регулятора давления топлива заедает	Регулятор давления топлива

(2)

Остановите двигатель, а затем проверьте изменение показаний манометра топлива.

Стандартное значение: показания манометра должны сохраняться в течение примерно 5 минут после остановки двигателя.

Если показания манометра не должны поддерживаться, отремонтируйте или замените соответствующую деталь. (См. таблицу ниже.)

Давление топлива (После остановки двигателя)	Причина	Связанный Часть
Давление топлива падает медленно	Течь на форсунке	Инжектор
Давление топлива сразу падает	Проверьте, не заедает ли клапан топливного насоса в открытом положении.	Топливный насос

(3)	Выключите зажигание.

Сбросьте остаточное давление в топливопроводе.

(См. Система подачи – «Сбросьте остаточное давление в топливопроводе»)

Конец теста

(1)	Снимите специальный инструмент для обслуживания (SST) с трубки подачи топлива и нагнетательной трубки.

(2)	Подсоедините трубку подачи топлива и нагнетательную трубку.

Сбросить остаточное давление в топливопроводе

Сбросьте остаточное давление в топливной магистрали

В любое время топливный предохранитель высокого давления, топливная трубка, нагнетательная трубка или форсунка удалены сразу после выключения двигателя, возможны травмы. в результате выброса топлива под высоким давлением. Отпустите остаток давление в топливопроводе высокого давления, сверившись с разделом «Остаточное давление». Процедура сброса давления топлива" ниже перед снятием любого высокого давления компоненты топливной системы.

Наденьте защитные очки и топливостойкие перчатки.

1.	Выключите зажигание и отсоедините отрицательный кабель аккумуляторной батареи.

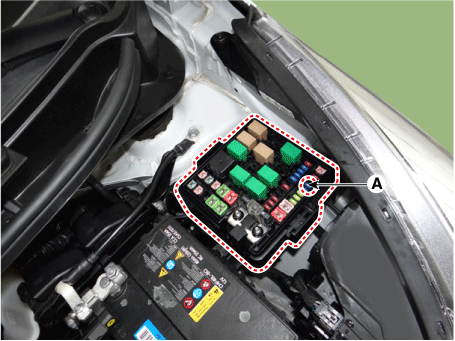

2.	Снимите предохранитель топливного насоса (А).

3.	Подсоедините отрицательную клемму аккумуляторной батареи.

4.	Запустите двигатель примерно на 1 минуту, чтобы снизить давление в линии низкого давления.

5.	Выключите двигатель.

6.	Отключить быстроразъемный соединитель топливопровода низкого давления на насосе высокого давления. Используйте ветошь, чтобы закрыть отверстие и собрать разливы при снятии топливопровода.

7.	Запустите двигатель и дайте ему поработать на холостом ходу, пока двигатель не остановится. В этот момент давление должно быть ниже 30 фунтов на квадратный дюйм.

8.	Продолжайте обслуживание или ремонт. Используйте ветошь, чтобы закрыть отверстие и собрать разливы при открытии системы высокого давления.

9.	Переустановить / повторно подключите все компоненты в порядке, обратном снятию. Запустить двигатель и проверьте правильность работы, а также убедитесь в отсутствии утечек топлива.

10.	После завершения удалите DTC с помощью диагностического прибора KDS (описанная выше процедура приведет к установке DTC).
