Kia Picanto: Система управления двигателем/датчик абсолютного давления во впускном коллекторе (MAPS)
Технические характеристики
Давление
[кПа (кгс/см², psi)]
|
Выходное напряжение (В) [Vref=5V]
|
32,5 (0,33, 4,71)
|
0,5
|
284 (2,90, 41,19)
|
4,5
|
Описание и работа
Установлен
на расширительном бачке датчик абсолютного давления в коллекторе (MAPS) является
датчик типа скорости-плотности, который измеряет абсолютное давление помпажа
резервуар и передает аналоговый сигнал, пропорциональный давлению, на
ЕСМ. Используя этот сигнал, ECM рассчитывает количество всасываемого воздуха и
скорость двигателя.

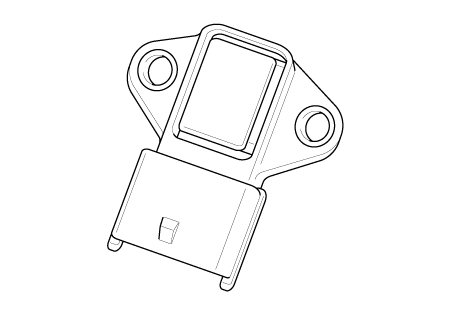

MAPS состоит из пьезоэлектрического элемента и гибридной интегральной схемы усиления.
выходной сигнал элемента. Этот элемент типа кремниевой диафрагмы,
Особенности чувствительный к давлению эффект переменного резистора полупроводника.
Благодаря 100% вакуумному статусу и давлению в коллекторе, приложенному к обеим сторонам
датчик, этот датчик может выводить аналоговый сигнал с помощью кремния
изменение пропорционально изменению давления.
Принципиальные диаграммы
|

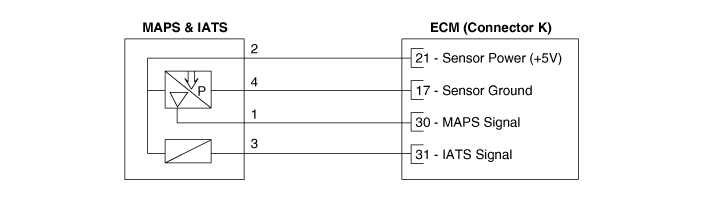

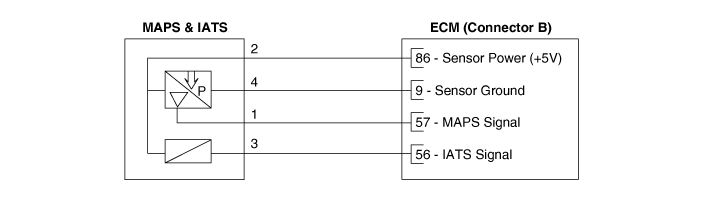

Принципиальная электрическая схема
|
Процедуры ремонта
|
1.
|
Подключите KDS к разъему канала передачи данных (DLC).
|
|
2.
|

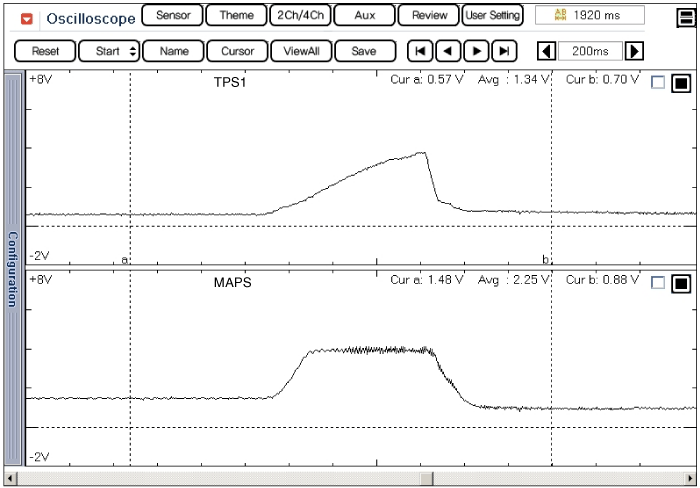

Измерьте выходное напряжение MAPS на холостом ходу и IG ON.
Давление
[кПа (кгс/см², psi)]
|
Выходное напряжение (В) [Vref=5V]
|
32,5 (0,33, 4,71)
|
0,5
|
284 (2,90, 41,19)
|
4,5
|
|
|
1.
|
Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
|
2.
|

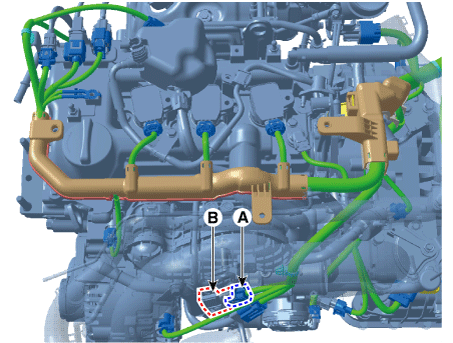

Отсоедините разъем датчика абсолютного давления в коллекторе (А).
|
|
3.
|
Снимите датчик (В) с впускного коллектора, ослабив крепежные винты.
|
Винт крепления датчика абсолютного давления в коллекторе:
6,4–8,3 Н·м (0,65–0,85 кгс·м, 4,7–6,1 фунт·фут)
|
|
|
•
|
Затяните компонент с указанным моментом.
|
|
•
|
Примечание
что внутреннее повреждение может произойти при падении компонента. Если
компонент упал, если он поврежден, проверьте его перед установкой.
|
|
•
|
Аккуратно вставьте датчик в установочное отверстие, не повредив его.
|
|
|
1.
|
Установите в порядке, обратном снятию.
|
